11.3.3　ポリシーによるIPv4，IPv6混在定義使用例

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

IPv4，IPv6混在ネットワークでのポリシールーティング機能の使用例を示します。

  1. 本装置のインタフェース名Department1で受信したIPv6パケットのうち3ffe:1:4::宛てのftpパケットはネットワークYを経由して中継します。
    ネットワークYがダウンしているとき，ネットワークXを経由し中継します。
  2. 本装置のインタフェース名Department1で受信したIPv6パケットのうち3ffe:1:4::宛てのftp以外のパケットはネットワークXを経由して中継します。
    ネットワークXがダウンしているとき，ネットワークYを経由し中継します。
  3. 本装置のインタフェース名Department1で受信したIPv４パケットのうち192.10.4.0/24宛てのftpパケットはネットワークYを経由して中継します。
    ネットワークYがダウンしているとき，ネットワークZを経由し中継します。
  4. 本装置のインタフェース名Department1で受信したIPv４パケットのうち192.10.4.0/24宛てのftp以外のパケットはネットワークZを経由して中継します。
    ネットワークZがダウンしているとき，ネットワークYを経由し中継します。

(2)　構成図と設定条件

［構成図］

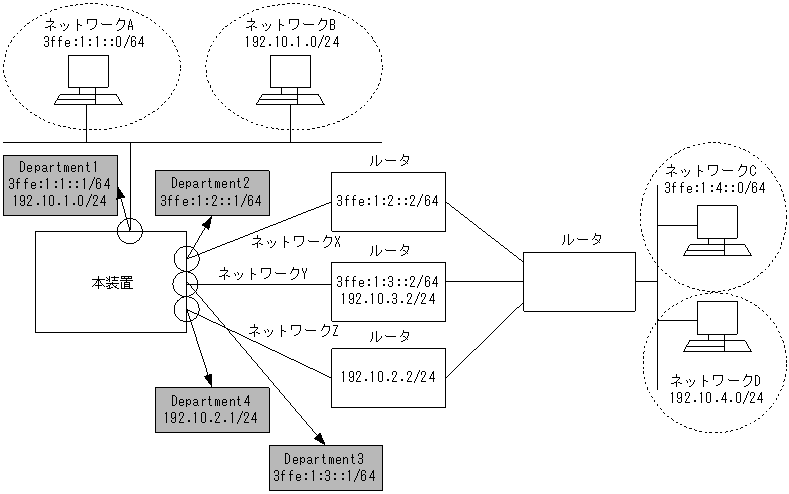

図11-15　構成図

[図データ]

［設定条件］
  1. ポリシールーティングリスト情報の設定条件
    ポリシールーティングリスト情報1：本装置のインタフェースDepartment2から3ffe:1:2::2宛へ送信する転送経路を決定します。
    ポリシールーティングリスト情報2：本装置のインタフェースDepartment3から3ffe:1:3::2宛へ送信する転送経路を決定します。
    ポリシールーティングリスト情報3：本装置のインタフェースDepartment3から192.10.3.2宛へ送信する転送経路を決定します。
    ポリシールーティングリスト情報4：本装置のインタフェースDepartment4から192.10.2.2宛へ送信する転送経路を決定します。
  2. ポリシールーティンググループ情報の設定条件
    ポリシールーティンググループ情報1：本装置のインタフェースDepartment1で受信したネットワークC宛のftpパケットに使用するポリシールーティンググループを，ポリシールーティングリスト情報1，2を用いて設定します。
    ポリシールーティンググループ情報2：本装置のインタフェースDepartment1で受信したネットワークC宛のftp以外のパケットに使用するポリシールーティンググループを，ポリシールーティングリスト情報1，2を用いて設定します。
    ポリシールーティンググループ情報3：本装置のインタフェースDepartment1で受信したネットワークD宛のftpのパケットに使用するポリシールーティンググループを，ポリシールーティングリスト情報3，4を用いて設定します。
    ポリシールーティンググループ情報4：本装置のインタフェースDepartment1で受信したネットワークD宛のftp以外のパケットに使用するポリシールーティンググループを，ポリシールーティングリスト情報3，4を用いて設定します。
  3. filterフロー条件
    本装置のインタフェースDepartment1の受信側（inbound)に以下の条件を設定します。
    ・宛先IPアドレスがネットワークC宛，上位プロトコルがTCP，宛先ポート番号が20 (ftp)のIPv6パケットをポリシールーティンググループ情報1で中継します。
    ・宛先IPアドレスがネットワークC宛のIPv6パケットをポリシールーティンググループ情報2で中継します。
    ・宛先IPアドレスがネットワークD宛，上位プロトコルがTCP，宛先ポート番号が20 (ftp)のIPv4パケットをポリシールーティンググループ情報3で中継します。
    ・宛先IPアドレスがネットワークD宛のIPv4パケットをIPv4ポリシールーティンググループ情報4で中継します。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置＞
 1    (config)# policy-list 101 Department2 3ffe:1:2::2
 2    (config)# policy-list 102 Department3 3ffe:1:3::2
 3    (config)# policy-list 1 Department3 192.10.3.2
 4    (config)# policy-list 2 Department4 192.10.2.2
 5    (config)# policy-group IPv6_route1 102
 6    (config)# policy-group IPv6_route1 101
 7    (config)# policy-group IPv6_route2 101
 8    (config)# policy-group IPv6_route2 102
 9    (config)# policy-group IPv4_route1 1
10    (config)# policy-group IPv4_route1 2
11    (config)# policy-group IPv4_route2 2
12    (config)# policy-group IPv4_route2 1
13    (config)# flow filter Department1 in
      [flow filter Department1 in]
14    (config)# list 40001 tcp any 3ffe:1:4::/64 20 action policy_group
                IPv6_route1
      [flow filter Department1 in]
15    (config)# list 40002 ip any 3ffe:1:4::/64 action policy_group
                IPv6_route2
      [flow filter Department1 in]
16    (config)# list 1 tcp any 192.10.4.0/24 20 action policy_group
                IPv4_route1
      [flow filter Department1 in]
17    (config)# list 2 ip any 192.10.4.0/24 action policy_group IPv4_route2
      [flow filter Department1 in]
18    (config)# exit
19    (config)# flow yes

表11-14　本装置のコンフィグレーション解説

解説番号 解説
1 インタフェース名Department2からルータ（3ffe:1:2::2）宛に転送する場合のポリシールーティングリスト情報を設定します。
2 インタフェース名Department3からルータ（3ffe:1:3::2）宛に転送する場合のポリシールーティングリスト情報を設定します。
3 インタフェース名Department3からルータ（192.10.3.2）宛に転送する場合のポリシールーティングリスト情報を設定します。
4 インタフェース名Department4からルータ（192.10.2.2）宛に転送する場合のポリシールーティングリスト情報を設定します。
5 ポリシールーティンググループ名IPv6_route1に解説番号2で設定したポリシールーティングリスト情報を追加します。
6 ポリシールーティンググループ名 IPv6_route1に解説番号1で設定したポリシールーティングリスト情報を追加します。
7 ポリシールーティンググループ名 IPv6_route2に解説番号1で設定したポリシールーティングリスト情報を追加します。
8 ポリシールーティンググループ名IPv6_route2に解説番号2で設定したポリシールーティングリスト情報を追加します。
9 ポリシールーティンググループ名IPv4_route1に解説番号3で設定したポリシールーティングリスト情報を追加します。
10 ポリシールーティンググループ名 IPv4_route1に解説番号4で設定したポリシールーティングリスト情報を追加します。
11 ポリシールーティンググループ名 IPv4_route2に解説番号4で設定したポリシールーティングリスト情報を追加します。
12 ポリシールーティンググループ名IPv4_route2に解説番号3で設定したポリシールーティングリスト情報を追加します。
13 インタフェース名Department1のinbound（受信側）にfilterフロー情報を設定します。
flow filter inモードに移行します。
14 リスト番号40001に上位プロトコルがTCP，宛先ポート番号が20 (ftp)，3ffe:1:4::0/64のIPアドレスを宛先とするパケットは解説番号5，6で設定したIPv6_route1を使用しポリシールーティング転送する設定を行います。
15 リスト番号40002に3ffe:1:4::0/64のIPアドレスを宛先とするパケットは解説番号7，8で設定したIPv6_route2を使用しポリシールーティング転送する設定を行います。
16 リスト番号1に上位プロトコルがTCP，宛先ポート番号が20 (ftp)，192.10.4.0/24のIPアドレスを宛先とするパケットは解説番号9，10で設定したIPv4_route1を使用しポリシールーティング転送する設定を行います。
17 リスト番号2に192.10.4.0/24のIPアドレスを宛先とするパケットは解説番号11，12で設定したIPv4_route2を使用しポリシールーティング転送する設定を行います。
18 flow filter inモードからグローバルコンフィグモードに戻ります。
19 フロー制御機能を使用する設定にします。

［コンフィグレーションの表示］

＜本装置＞
policy_list 1 Department3 192.10.3.2
policy_list 2 Department4 192.10.4.2
policy_list 101 Department2 3ffe:1:2::2
policy_list 102 Department3 3ffe:1:3::2
policy_group IPv4_route1 1
policy_group IPv4_route1 2
policy_group IPv4_route2 2
policy_group IPv4_route2 1
policy_group IPv6_route1 102
policy_group IPv6_route1 101
policy_group IPv6_route2 101
policy_group IPv6_route2 102
!
flow yes
flow filter Department1 in
  list 1 tcp any 192.10.4.0/24 20 action policy_group IPv4_route1
  list 2 ip any 192.10.4.0/24 action policy_group IPv4_route2
  list 40001 tcp any 3ffe:1:4::0/64 20 action policy_group IPv6_route1
  list 40002 ip any 3ffe:1:4::0/64 action policy_group IPv6_route2
