11.3.1　ポリシールーティングによるネットワーク負荷分散

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

ポリシールーティング機能を使い，ネットワーク負荷を分散させるときの例を示します。

  1. ネットワークAから送信されたネットワークC宛パケットは，ネットワークXを経由し中継します。
    ネットワークXがダウンしているとき，ネットワークYを経由し中継します。
  2. ネットワークBから送信されたネットワークC宛パケットは，ネットワークYを経由し中継します。
    ネットワークYがダウンしているとき，ネットワークXを経由し中継します。

(2)　構成図と設定条件

［構成図］

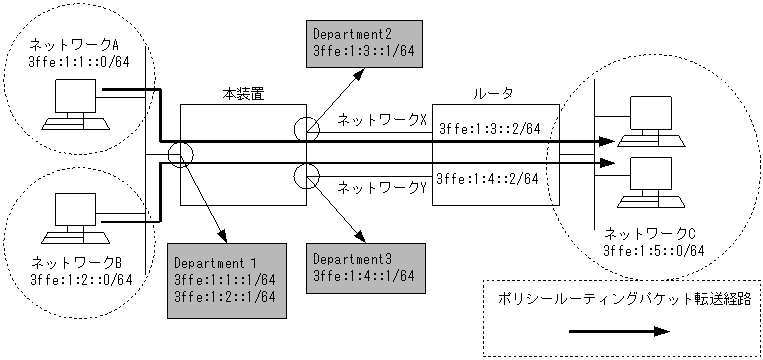

図11-13　構成図

[図データ]

［設定条件］
  1. ポリシールーティングリスト情報の設定条件
    ポリシールーティングリスト情報1：本装置のインタフェースDepartment2から3ffe:1:3::2宛へ送信する転送経路を設定します。
    ポリシールーティングリスト情報2：本装置のインタフェースDepartment3から3ffe:1:4::2宛へ送信する転送経路を設定します。
  2. ポリシールーティンググループ情報の設定条件
    ポリシールーティンググループ情報1：ネットワークAからのネットワークC宛パケットに使用するポリシールーティンググループを，ポリシールーティングリスト情報1，2を用いて設定します。
    ポリシールーティンググループ情報1：ネットワークBからのネットワークC宛パケットに使用するポリシールーティンググループを，ポリシールーティングリスト情報1，2を用いて設定します。
  3. filterフロー条件
    インタフェースDepartment1の受信側（inbound）に次の条件を設定します。
    ・送信元IPアドレスがネットワークA，宛先IPアドレスがネットワークCのパケットは，ポリシールーティンググループ情報1を使用して中継します。
    ・パケットの送信元IPアドレスがネットワークB，宛先IPアドレスがネットワークCのパケットは，ポリシールーティンググループ情報2を使用して中継します。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置＞
 1    (config)# policy-list 101 department2 3ffe:1:3::2
 2    (config)# policy-list 102 department3 3ffe:1:4::2
 3    (config)# policy-group IPv6_route1 101
 4    (config)# policy-group IPv6_route1 102
 5    (config)# policy-group IPv6_route2 102
 6    (config)# policy-group IPv6_route2 101
 7    (config)# flow filter Department1 in
      [flow filter Department1 in]
 8    (config)# list 40001 ip 3ffe:1:1::/64 3ffe:1:5::/64 action
                policy_group IPv6_route1
      [flow filter Department1 in]
 9    (config)# list 40002 ip 3ffe:1:2::/64 3ffe:1:5::/64 action
                policy_group IPv6_route2
      [flow filter Department1 in]
10    (config)# exit
11    (config)# flow yes

表11-12　本装置のコンフィグレーション解説

解説番号 解説
1 インタフェース名Department2からルータ（3ffe:1:3::2）宛に転送する場合のポリシールーティングリスト情報を設定します。
2 インタフェース名Department3からルータ（3ffe:1:4::2）宛に転送する場合のポリシールーティングリスト情報を設定します。
3 ポリシールーティンググループ名IPv6_route1に解説番号1で設定したポリシールーティングリスト情報を追加します。
4 ポリシールーティンググループ名IPv6_route1に解説番号2で設定したポリシールーティングリスト情報を追加します。
5 ポリシールーティンググループ名IPv6_route2に解説番号2で設定したポリシールーティングリスト情報を追加します。
6 ポリシールーティンググループ名IPv6_route2に解説番号1で設定したポリシールーティングリスト情報を追加します。
7 インタフェース名Department1のinbound（受信側）にfilterフロー情報を設定します。
flow filter inモードに移行します。
8 リスト番号40001に3ffe:1:1::/64のIPアドレスを送信元とし，3ffe:1:5::/64のIPアドレスを宛先とするパケットは解説番号3，4で設定したIPv6_route1を使いポリシールーティング転送する設定を行います。
9 リスト番号40002に3ffe:1:2::/64のIPアドレスを送信元とし，3ffe:1:5::/64のIPアドレスを宛先とするパケットは解説番号5，6で設定したIPv6_route2を使いポリシールーティング転送する設定を行います。
10 flow filter inモードからグローバルコンフィグモードに戻ります。
11 フロー制御機能を使用する設定にします。

［コンフィグレーションの表示］

＜本装置＞
policy_list 101 Department2 3ffe:1:3::2
policy_list 102 Department3 3ffe:1:4::2
policy_group IPv6_route1 101
policy_group IPv6_route1 102
policy_group IPv6_route2 102
policy_group IPv6_route2 101
!
flow yes
flow filter Department1 in
  list 40001 ip 3ffe:1:1::0/64 3ffe:1:5::0/64 action policy_group IPv6_route1
  list 40002 ip 3ffe:1:2::0/64 3ffe:1:5::0/64 action policy_group IPv6_route2
