9.2.4　RIP-1プロトコル（第2優先経路の生成）

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

サーバへの接続に2台のルータを使用するネットワークにおいて，各ルータから学習した同じ宛先の経路(サーバへの経路)から第1優先経路および第2優先経路を生成し，障害等により第1優先経路が使用不可能になった場合，高速に第2優先経路へ切替えます。

(2)　構成図と設定条件

［構成図］

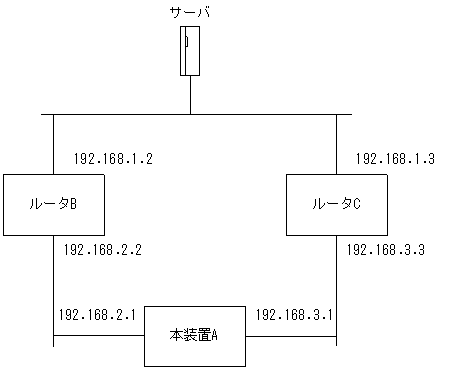

図9-8　構成図

[図データ]

［設定条件］

＜ネットワークの環境＞
  1. 本装置Aからサーバへの通信経路はルータCよりルータBを優先します。（RIP経路のメトリック値により優先経路を制御します）

＜本装置Aの環境＞
  1. ルータB／C−本装置A間の経路制御はRIPを使用します。
  2. 同一宛先の経路を学習した場合，第2優先経路を生成します。

＜ルータＢ／Ｃの環境＞
  1. ルータB／C−サーバ間の経路制御はRIPを使用します。
  2. ルータB／C−本装置A間の経路制御はRIPを使用します。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置A＞
 1    (config)# rip yes
      [rip]
 2    (config)# broadcast
      [rip]
 3    (config)# gen-secondary-route
      [rip]
 4    (config)# exit

表9-28　本装置Aのコンフィグレーション解説

解説番号 解説
1 RIPプロトコルを動作させることを定義します。
ripモードに移行します。
2 経路変化を早期に通知するためにアップ状態のインタフェースが一つの場合でもRIPパケットを通知するようbroadcastパラメータを定義します。
3 同一宛先の経路を複数学習した場合に第2優先経路を生成するように定義します。
4 ripモードからグローバルコンフィグモードに戻ります。

＜ルータB＞
 1    (config)# rip yes
      [rip]
 2    (config)# broadcast
      [rip]
 3    (config)# interface all
      [rip interface all]
 4    (config)# exit
      [rip]
 5    (config)# exit

表9-29　ルータBのコンフィグレーション解説

解説番号 解説
1，2 ＜本装置A＞の解説番号1，2に同じ。
3 全インタフェースに動作情報を設定することを定義します。
rip interfaceモードに移行します。
4 rip interfaceモードからripモードに戻ります。
5 ripモードからグローバルコンフィグモードに戻ります。

＜ルータC＞
 1    (config)# rip yes
      [rip]
 2    (config)# broadcast
      [rip]
 3    (config)# interface all
      [rip interface all]
 4    (config)# metricout 1
      [rip interface all]
 5    (config)# exit
      [rip]
 6    (config)# exit

表9-30　ルータCのコンフィグレーション解説

解説番号 解説
1〜3 ＜ルータB＞の解説番号1〜3に同じ。
4 広告するRIP経路のメトリックに1を加算することで，ルータCよりルータBを優先するよう定義します。
5 rip interfaceモードからripモードに戻ります。
6 ripモードからグローバルコンフィグモードに戻ります。
