9.2.3　RIP-1プロトコル（ネットワークアドレス混在2）

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

センタと複数の拠点を持つネットワークにおいて，センタ拠点間の通信経路をRIPプロトコルにより制御します。センタには2台のルータを設置し，1台を通常経路のルータ，もう1台を代替経路のルータとして使用します。

(2)　構成図と設定条件

［構成図］

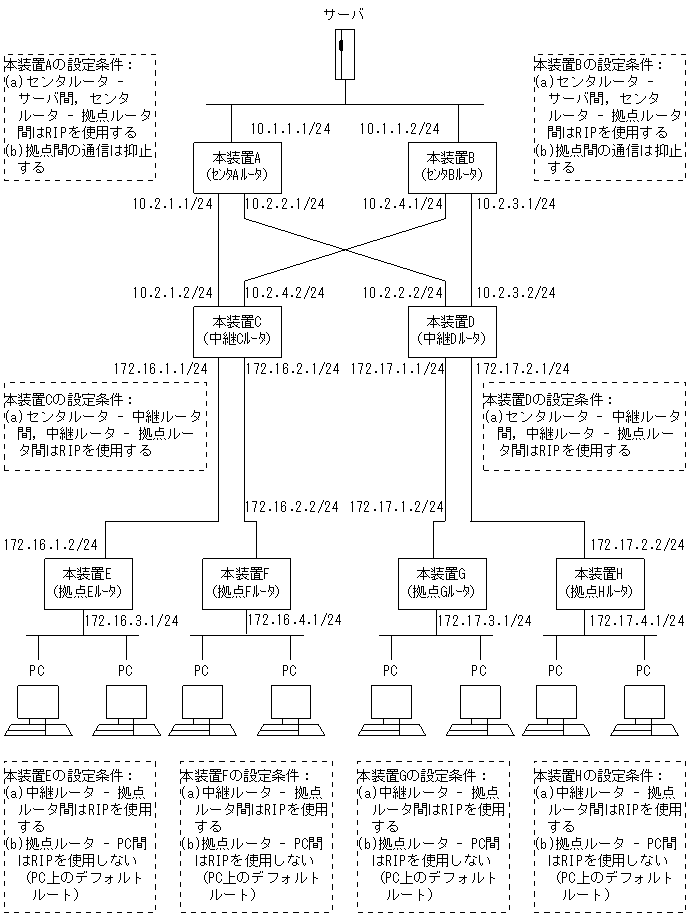

図9-7　構成図

[図データ]

［設定条件］

＜ネットワークの環境＞
  1. サーバ−PC間の通信経路は本装置Bより本装置Aを優先します。
    （RIP経路のメトリック値により優先経路を制御します）

＜本装置A／Bの環境＞
  1. センタルータ（本装置A／B）−サーバ間の経路制御はRIPを使用します。
  2. センタルータ（本装置A／B）−中継ルータ（本装置C／D）間の経路制御はRIPを使用します。

＜本装置C／Dの環境＞
  1. 中継ルータ（本装置C／D）−センタルータ（本装置A／B）間の経路制御はRIPを使用します。
  2. 中継ルータ（本装置C／D）−拠点ルータ（本装置E／F／G／H）間の経路制御はRIPを使用します。

＜本装置E／F／G／Hの環境＞
  1. 拠点ルータ（本装置E／F／G／H）−中継ルータ（本装置C／D）間の経路制御はRIPを使用します。
  2. 拠点ルータ（本装置E／F／G／H）−PC間はRIPパケットを抑止します（PC上のデフォルトルートを使用します）。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置A＞
 1    (config)# rip yes
      [rip]
 2    (config)# broadcast
      [rip]
 3    (config)# exit

表9-23　本装置Aのコンフィグレーション解説

解説番号 解説
1 RIPプロトコルを動作させることを定義します。
ripモードに移行します。
2 経路変化を早期に通知するためにアップ状態のインタフェースが一つの場合でもRIPパケットを通知するようbroadcastサブコマンドを定義します。
3 ripモードからグローバルコンフィグモードに戻ります。

＜本装置B＞
 1    (config)# rip yes
      [rip]
 2    (config)# broadcast
      [rip]
 3    (config)# interface all
      [rip interface all]
 4    (config)# metricout 1
      [rip interface all]
 5    (config)# exit
      [rip]
 6    (config)# exit

表9-24　本装置Bのコンフィグレーション解説

解説番号 解説
1，2 ＜本装置A＞の解説番号1，2に同じ
3 全インタフェースに動作情報を設定することを定義します。
rip interfaceモードに移行します。
4 広告するRIP経路のメトリックに1を加算することで，本装置Bより本装置Aを優先するよう定義します。
5 rip interfaceモードからripモードに戻ります。
6 ripモードからグローバルコンフィグモードに戻ります。

＜本装置C＞
 1    (config)# rip yes
      [rip]
 2    (config)# broadcast
      [rip]
 3    (config)# exit
 4    (config)# options gen-class-route
 5    (config)# export proto rip restrict
 6    (config)# export proto rip interface 10.2.1.1
      [export proto rip interface 10.2.1.1]
 7    (config)# proto direct
      [export proto rip interface 10.2.1.1 proto direct]
 8    (config)# 172.16.0.0 masklen 16 exact
      [export proto rip interface 10.2.1.1 proto direct]
 9    (config)# exit
      [export proto rip interface 10.2.1.1]
10    (config)# exit
11    (config)# export proto rip interface 10.2.4.1
      [export proto rip interface 10.2.4.1]
12    (config)# proto direct
      [export proto rip interface 10.2.4.1 proto direct]
13    (config)# 172.16.0.0 masklen 16 exact
      [export proto rip interface 10.2.4.1 proto direct]
14    (config)# exit
      [export proto rip interface 10.2.4.1]
15    (config)# exit
16    (config)# export proto rip interface 172.16.1.2
      [export proto rip interface 172.16.1.2]
17    (config)# proto direct
      [export proto rip interface 172.16.1.2 proto direct]
18    (config)# 10.0.0.0 masklen 8 exact
      [export proto rip interface 172.16.1.2 proto direct]
19    (config)# exit
      [export proto rip interface 172.16.1.2]
20    (config)# exit
21    (config)# export proto rip interface 172.16.2.2
      [export proto rip interface 172.16.2.2]
22    (config)# proto direct
      [export proto rip interface 172.16.2.2 proto direct]
23    (config)# 10.0.0.0 masklen 8 exact
      [export proto rip interface 172.16.2.2 proto direct]
24    (config)# exit
      [export proto rip interface 172.16.2.2]
25    (config)# exit

表9-25　本装置Cのコンフィグレーション解説

解説番号 解説
1〜3 ＜本装置A＞の解説番号1〜3に同じ
4 自ルータが所有するインタフェースのナチュラルマスクの経路を生成するよう定義します。
5 RIPですべての経路広告を抑止します。
6〜15 センタA，Bルータに対し，拠点E，Fが所属するネットワークのナチュラル経路だけをRIPで通知するよう定義します。解説番号5の定義より本定義が優先します。
16〜25 拠点E，Fルータに対し，サーバが所属するネットワークのナチュラル経路だけをRIPで通知するよう定義します。解説番号5の定義より本定義が優先します。これによって，拠点間の通信を抑止します。

＜本装置D＞
 1    (config)# rip yes
      [rip]
 2    (config)# broadcast
      [rip]
 3    (config)# exit
 4    (config)# options gen-class-route
 5    (config)# export proto rip restrict
 6    (config)# export proto rip interface 10.2.2.1
      [export proto rip interface 10.2.2.1]
 7    (config)# proto direct
      [export proto rip interface 10.2.2.1 proto direct]
 8    (config)# 172.17.0.0 masklen 16 exact
      [export proto rip interface 10.2.2.1 proto direct]
 9    (config)# exit
      [export proto rip interface 10.2.2.1]
10    (config)# exit
11    (config)# export proto rip interface 10.2.3.1
      [export proto rip interface 10.2.3.1]
12    (config)# proto direct
      [export proto rip interface 10.2.3.1 proto direct]
13    (config)# 172.17.0.0 masklen 16 exact
      [export proto rip interface 10.2.3.1 proto direct]
14    (config)# exit
      [export proto rip interface 10.2.3.1]
15    (config)# exit
16    (config)# export proto rip interface 172.17.1.2
      [export proto rip interface 172.17.1.2]
17    (config)# proto direct
      [export proto rip interface 172.17.1.2 proto direct]
18    (config)# 10.0.0.0 masklen 8 exact
      [export proto rip interface 172.17.1.2 proto direct]
19    (config)# exit
      [export proto rip interface 172.17.1.2]
20    (config)# exit
21    (config)# export proto rip interface 172.17.2.2
      [export proto rip interface 172.17.2.2]
22    (config)# proto direct
      [export proto rip interface 172.17.2.2 proto direct]
23    (config)# 10.0.0.0 masklen 8 exact
      [export proto rip interface 172.17.2.2 proto direct]
24    (config)# exit
      [export proto rip interface 172.17.2.2]
25    (config)# exit

表9-26　本装置Dのコンフィグレーション解説

解説番号 解説
1〜3 ＜本装置A＞の解説番号1〜3に同じ
4，5 ＜本装置C＞の解説番号4，5に同じ
6〜15 センタA，Bルータに対し，拠点G，Hが所属するネットワークのナチュラル経路だけをRIPで通知するよう定義します。解説番号5の定義より本定義が優先します。
16〜25 拠点G，Hルータに対し，サーバが所属するネットワークのナチュラル経路だけをRIPで通知するよう定義します。解説番号5の定義より本定義が優先します。これによって，拠点間の通信を抑止します。

＜本装置E＞
 1    (config)# rip yes
      [rip]
 2    (config)# broadcast
      [rip]
 3    (config)# interface all
      [rip interface all]
 4    (config)# ripin
      [rip interface all]
 5    (config)# ripout
      [rip interface all]
 6    (config)# exit
      [rip]
 7    (config)# interface 172.16.3.1
      [rip interface 172.16.3.1]
 8    (config)# noripin
      [rip interface 172.16.3.1]
 9    (config)# noripout
      [rip interface 172.16.3.1]
10    (config)# exit
      [rip]
11    (config)# exit

＜本装置F＞
 1    (config)# rip yes
      [rip]
 2    (config)# broadcast
      [rip]
 3    (config)# interface all
      [rip interface all]
 4    (config)# ripin
      [rip interface all]
 5    (config)# ripout
      [rip interface all]
 6    (config)# exit
      [rip]
 7    (config)# interface 172.16.4.1
      [rip interface 172.16.4.1]
 8    (config)# noripin
      [rip interface 172.16.4.1]
 9    (config)# noripout
      [rip interface 172.16.4.1]
10    (config)# exit
      [rip]
11    (config)# exit

＜本装置G＞
 1    (config)# rip yes
      [rip]
 2    (config)# broadcast
      [rip]
 3    (config)# interface all
      [rip interface all]
 4    (config)# ripin
      [rip interface all]
 5    (config)# ripout
      [rip interface all]
 6    (config)# exit
      [rip]
 7    (config)# interface 172.17.3.1
      [rip interface 172.17.3.1]
 8    (config)# noripin
      [rip interface 172.17.3.1]
 9    (config)# noripout
      [rip interface 172.17.3.1]
10    (config)# exit
      [rip]
11    (config)# exit

＜本装置H＞
 1    (config)# rip yes
      [rip]
 2    (config)# broadcast
      [rip]
 3    (config)# interface all
      [rip interface all]
 4    (config)# ripin
      [rip interface all]
 5    (config)# ripout
      [rip interface all]
 6    (config)# exit
      [rip]
 7    (config)# interface 172.17.4.1
      [rip interface 172.17.4.1]
 8    (config)# noripin
      [rip interface 172.17.4.1]
 9    (config)# noripout
      [rip interface 172.17.4.1]
10    (config)# exit
      [rip]
11    (config)# exit

表9-27　本装置E／F／G／Hのコンフィグレーション解説

解説番号 解説
1，2 ＜本装置A＞の解説番号1，2に同じ
3 全インタフェースに動作情報を設定することを定義します。
rip interfaceモードに移行します。
4，5 全インタフェースにRIPパケットの送受信をすることを定義します。
6 rip interfaceモードからripモードに戻ります。
7 指定のインタフェースに動作情報を設定することを定義します。
rip interfaceモードに移行します。
8，9 PCが収容されているネットワークでRIPパケットの送受信を抑止するよう定義します。解説番号4，5の定義より本定義（個別インタフェース指定）が優先します。
10 rip interfaceモードからripモードに戻ります。
11 ripモードからグローバルコンフィグモードに戻ります。

［コンフィグレーションの表示］

＜本装置A＞
rip yes
  broadcast

＜本装置B＞
rip yes
  broadcast
  interface all
    metricout 1

＜本装置C＞
options gen-class-route
!
rip yes
  broadcast
!
export proto rip interface 10.2.1.1
  proto direct
    172.16.0.0 masklen 16 exact
!
export proto rip interface 10.2.4.1
  proto direct
    172.16.0.0 masklen 16 exact
!
export proto rip interface 172.16.1.2
  proto direct
    10.0.0.0 masklen 8 exact
!
export proto rip interface 172.16.2.2
  proto direct
    10.0.0.0 masklen 8 exact
!
export proto rip restrict

＜本装置D＞
options gen-class-route
!
rip yes
  broadcast
!
export proto rip interface 10.2.2.1
  proto direct
    172.17.0.0 masklen 16 exact
!
export proto rip interface 10.2.3.1
  proto direct
    172.17.0.0 masklen 16 exact
!
export proto rip interface 172.17.1.2
  proto direct
    10.0.0.0 masklen 8 exact
!
export proto rip interface 172.17.2.2
  proto direct
    10.0.0.0 masklen 8 exact
!
export proto rip restrict

＜本装置E＞
rip yes
  broadcast
  interface all
    ripin
    ripout
  interface 172.16.3.1
    noripin
    noripout

＜本装置F＞
rip yes
  broadcast
  interface all
    ripin
    ripout
  interface 172.16.4.1
    noripin
    noripout

＜本装置G＞
rip yes
  broadcast
  interface all
    ripin
    ripout
  interface 172.17.3.1
    noripin
    noripout

＜本装置H＞
rip yes
  broadcast
  interface all
    ripin
    ripout
  interface 172.17.4.1
    noripin
    noripout
