8.4.4　DHCP/BOOTPクライアントへの接続をマルチホームインタフェースとする

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

DHCP/BOOTPクライアントが接続されるインタフェースをマルチホームとする場合のDHCP/BOOTPリレーエージェントコンフィグレーションの例を示します。

(2)　構成図と設定条件

［構成図］

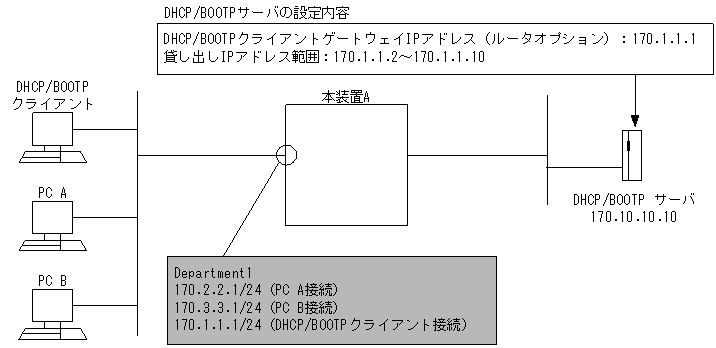

図8-16　構成図

[図データ]

［設定条件］
  1. DHCP/BOOTPクライアントはイーサネットにて接続されていること。
  2. DHCP/BOOTPクライアントが本装置に接続されているインタフェースはマルチホームとする。
  3. DHCP/BOOTPクライアントが接続されているIPアドレスは170.1.1.1，その他のPCが接続されているIPアドレスを170.2.2.1，170.3.3.1とする。
  4. DHCP/BOOTPサーバのIPアドレスを170.10.10.10とする。
  5. DHCP/BOOTPサーバにDHCP/BOOTPクライアントゲートウェイIPアドレス（ルータオプション）を170.1.1.1と設定しているとする。

※　DHCP/BOOTPクライアントが本装置に接続されているインタフェースがマルチホームの場合，relay-interfaceコマンド入力時に本装置リレーエージェント機能が適用するリレーエージェントアドレスは，relay_agent_addressパラメータを省略するとインタフェースにIP定義したとき最後に登録したIPアドレスとなります。ただしrelay_agent_addressパラメータを省略してrelay-interfaceコマンドを入力したあとにマルチホームのIPアドレス変更を行った場合には，本装置リレーエージェント機能が適用するリレーエージェントアドレスが変更されるため，「8.4.5　DHCP/BOOTPクライアントへマルチホームインタフェースで接続し，IPアドレスを変更する」を参照してリレーエージェントアドレスを再設定してください。この再設定を行わなかった場合，DHCP/BOOTPサーバからDHCP/BOOTPクライアントにIPアドレスが貸し出されなくなり，DHCP/BOOTPクライアントが通信できなくなりますのでご注意ください。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置A＞
 1    (config)# line Department1 ethernet 0/0
      [line Department1]
 2    (config)# ip 170.2.2.1/24
      [line Department1]
 3    (config)# ip-address 170.3.3.1/24
      [line Department1]
 4    (config)# ip-address 170.1.1.1/24
      [line Department1]
 5    (config)# exit
 6    (config)# relay-list 1 170.10.10.10
 7    (config)# relay-group YellowGroup 1
 8    (config)# relay-interface Department1 relay_group YellowGroup

表8-18　本装置Aのコンフィグレーション解説

解説番号 解説
1 NIF番号0，Line番号0にインタフェース名Department1のイーサネットインタフェースを定義します。
lineモードに移行します。
2 インタフェース名Department1にPC Aが接続されるIPアドレス170.2.2.1/24を設定します。
3 インタフェース名Department1にPC Bが接続されるIPアドレス170.3.3.1/24をマルチホーム設定します。
4 インタフェース名Department1にDHCP/BOOTPクライアントが接続されるIPアドレス170.1.1.1/24をマルチホーム設定します。本装置リレーエージェント機能では，relay_agent_addressパラメータを省略すると最後に登録したこのIPアドレスをリレーエージェントアドレスとして適用します。
5 lineモードからグローバルコンフィグモードに戻ります。
6 リレーリスト1にDHCP/BOOTPサーバのIPアドレス170.10.10.10を設定します。
7 解説番号6で設定したリレーリストをリレーグループ名YellowGroupに登録します。
8 解説番号7で設定したリレーグループ名YellowGroupをインタフェース名Department1に設定します。

［コンフィグレーションの表示］

＜本装置A＞
line Department1 ethernet 0/0
  ip 170.2.2.1/24
  ip-address 170.1.1.1/24
  ip-address 170.3.3.1/24
!
relay-list 1 170.10.10.10
relay-group YellowGroup 1
relay-interface Department1 relay_group YellowGroup
