8.3.2　ポリシーによる経路設定

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

ポリシールーティング機能を使い，ポリシーに基づく経路設定する場合の例を示します。

  1. 本装置のインタフェース名称Tokyoで受信したパケットについて，DSCP値が0のネットワークC宛パケットはネットワークYを経由し中継します。
    ネットワークYがダウンしているとき，ネットワークXを経由し中継します。
  2. 本装置のインタフェース名称Tokyoで受信したパケットについて，DSCP値が0以外のネットワークC宛パケットはネットワークXを経由し中継します。
    ネットワークXがダウンしているとき，ネットワークYを経由し中継します。

(2)　構成図と設定条件

［構成図］

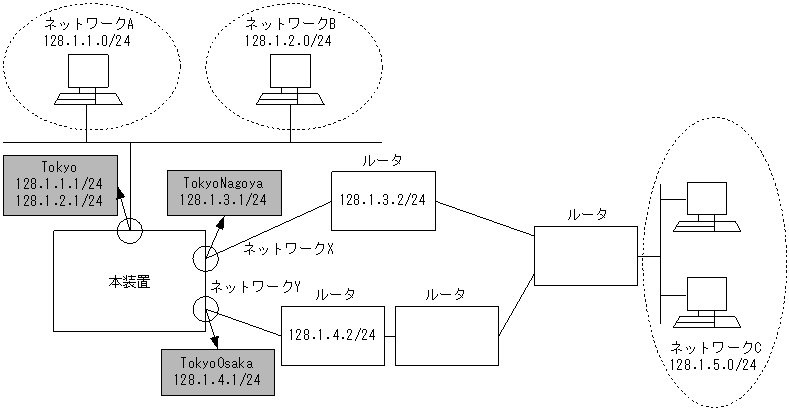

図8-12　構成図

[図データ]

［設定条件］
  1. ポリシールーティングリスト情報の設定条件
    ポリシールーティングリスト情報1：本装置のインタフェースTokyoNagoyaから128.1.3.2宛へ送信する転送経路を設定します。
    ポリシールーティングリスト情報2：本装置のインタフェースTokyoOsakaから128.1.4.2宛へ送信する転送経路を設定します。
  2. ポリシールーティンググループ情報の設定条件
    ポリシールーティンググループ情報1：インタフェース名Tokyoで受信したDSCP値が0のネットワークC宛パケットに使用するポリシールーティンググループを，ポリシールーティングリスト情報1，2を用いて設定します。
    ポリシールーティンググループ情報2：インタフェース名Tokyoで受信したDSCP値が0以外のネットワークC宛パケットに使用するポリシールーティンググループを，ポリシールーティングリスト情報1，2を用いて設定します。
  3. filterフロー条件
    インタフェース名Tokyoの受信側（Inbound）に次の条件を設定します。
    ・受信したパケットのDSCP値が0，宛先IPアドレスがネットワークC宛のパケットは，ポリシールーティンググループ情報1を使用して中継します。
    ・受信したパケットのDSCP値が0以外，宛先IPアドレスがネットワークC宛パケットは，ポリシールーティンググループ情報2を使用して中継します。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置＞
 1    (config)# policy-list 1 TokyoNagoya 128.1.3.2
 2    (config)# policy-list 2 TokyoOsaka 128.1.4.2
 3    (config)# policy-group Route1 2
 4    (config)# policy-group Route1 1
 5    (config)# policy-group Route2 1
 6    (config)# policy-group Route2 2
 7    (config)# flow filter Tokyo in
      [flow filter Tokyo in]
 8    (config)# list 1 ip any 128.1.5.0/24 dscp 0 action policy_group
                Route1
      [flow filter Tokyo in]
 9    (config)# list 2 ip any 128.1.5.0/24 action policy_group Route2
      [flow filter Tokyo in]
10    (config)# exit
11    (config)# flow yes

表8-13　本装置のコンフィグレーション解説

解説番号 解説
1 インタフェース名TokyoNagoyaからルータ（128.1.3.2）宛に転送する場合のポリシールーティングリスト情報を設定します。
2 インタフェース名TokyoOsakaからルータ（128.1.4.2）宛に転送する場合のポリシールーティングリスト情報を設定します。
3 ポリシールーティンググループ名Route1に解説番号2で設定したポリシールーティングリスト情報を追加します。
4 ポリシールーティンググループ名Route1に解説番号1で設定したポリシールーティングリスト情報を追加します。
5 ポリシールーティンググループ名Route2に解説番号1で設定したポリシールーティングリスト情報を追加します。
6 ポリシールーティンググループ名Route2に解説番号2で設定したポリシールーティングリスト情報を追加します。
7 インタフェース名Tokyoのinbound（受信側）にfilterフロー情報を設定します。
flow filter inモードに移行します。
8 リスト番号1にDSCP値が0，128.1.5.0/24のIPアドレスを宛先とするパケットは解説番号3，4で設定したRoute1を使いポリシールーティング転送する設定を行います。
9 リスト番号2に128.1.5.0/24のIPアドレスを宛先とするパケットは解説番号5，6で設定したRoute2を使いポリシールーティング転送する設定を行います。
10 flow filter inモードからグローバルコンフィグモードに戻ります。
11 フロー制御機能を使用する設定にします。

［コンフィグレーションの表示］

＜本装置＞
policy-list 1 TokyoNagoya 128.1.3.2
policy-list 2 TokyoOsaka 128.1.4.2
policy-group Route1 2
policy-group Route1 1
policy-group Route2 1
policy-group Route2 2
!
flow yes
flow filter Tokyo in
  list 1 ip any 128.1.5.0/24 dscp 0 action policy_group Route1
  list 2 ip any 128.1.5.0/24 action policy_group Route2
