コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) コンフィグレーション例
(1) 設定内容の概要
両方向へのtelnetを禁止するときのIPフィルタリングコンフィグレーションの例を示します。
- 端末A,B間のtelnetを禁止します。
- それ以外の組み合わせはtelnetを許可します。
(2) 構成図と設定条件
- [構成図]

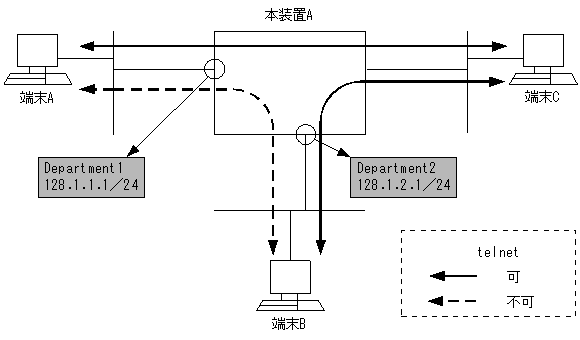

図8-3 構成図
- [設定条件]
- ネットワークアドレス128.1.1.0/24と128.1.2.0/24のサブネット間のtelnetを禁止
- IPアドレス128.1.1.0/24を送信元とし,宛先を128.1.2.0/24とするtelnetの禁止(ポート番号 = 23)
- IPアドレス128.1.2.0/24を送信元とし,宛先を128.1.1.0/24とするtelnetの禁止(ポート番号 = 23)
(3) コンフィグレーション例
- [コマンドによる設定]
- <本装置A>
1 (config)# flow filter Department1 in [flow filter Department1 in] 2 (config)# list 1 tcp 128.1.1.0/24 128.1.2.0/24 23 action drop [flow filter Department1 in] 3 (config)# exit 4 (config)# flow filter Department2 in [flow filter Department2 in] 5 (config)# list 1 tcp 128.1.2.0/24 128.1.1.0/24 23 action drop [flow filter Department2 in] 6 (config)# exit 7 (config)# flow yes表8-3 本装置Aのコンフィグレーション解説
解説番号 解説 1 インタフェース名Department1のinbound(受信側)にfilterフロー情報を設定します。
flow filter inモードに移行します。2 IPアドレス128.1.1.0/24を送信元とし,宛先を128.1.2.0/24とするtelnetのパケットを廃棄するように設定します。 3 flow filter inモードからグローバルコンフィグモードに戻ります。 4 インタフェース名Department2のinbound(受信側)にfilterフロー情報を設定します。
flow filter inモードに移行します。5 IPアドレス128.1.2.0/24を送信元とし,宛先を128.1.1.0/24とするtelnetのパケットを廃棄するように設定します。 6 flow filter inモードからグローバルコンフィグモードに戻ります。 7 フロー制御機能を使用する設定にします。
- [コンフィグレーションの表示]
- <本装置A>
flow yes flow filter Department1 in list 1 tcp 128.1.1.0/24 128.1.2.0/24 23 action drop flow filter Department2 in list 1 tcp 128.1.2.0/24 128.1.1.0/24 23 action drop
