8.1.1　特定端末間の通信の許可

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

IPアドレス単位でフィルタリングしたい場合のコンフィグレーションの例を示します。

(2)　構成図と設定条件

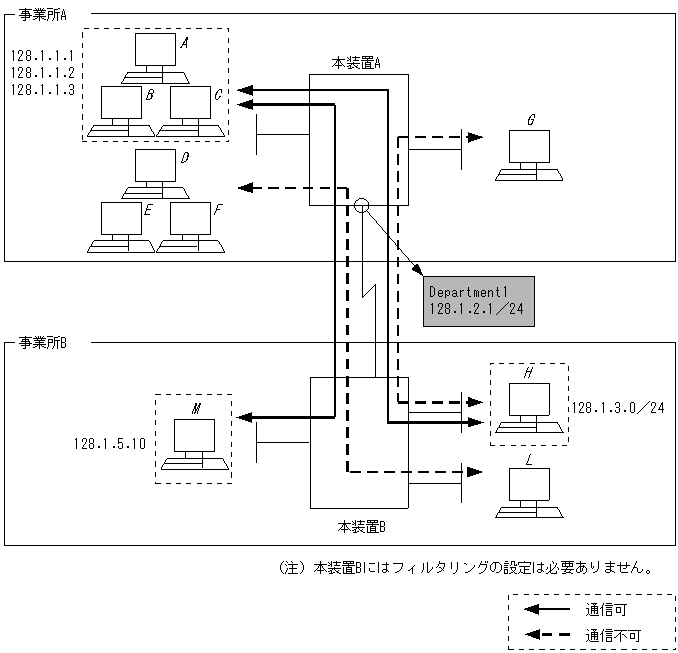

［構成図］

図8-1　構成図

[図データ]

［設定条件］
次のようなネットワーク構成で，事業所Aから事業所Bへのアクセスを制限したい場合の設定例を示します。
  • 事業所AのIPアドレス128.1.1.1-128.1.1.3と事業所BのIPアドレス128.1.3.0/24での通信を許可
  • 事業所AのIPアドレス128.1.1.1-128.1.1.3と事業所BのIPアドレス128.1.5.10での通信を許可
  • 上記以外の事業所Aと事業所B間の通信を禁止

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置A＞
 1    (config)# flow filter Department1 in
      [flow filter Department1 in]
 2    (config)# list 1 ip 128.1.3.0/24 128.1.1.1-128.1.1.3 action forward
      [flow filter Department1 in]
 3    (config)# list 2 ip 128.1.5.10 128.1.1.1-128.1.1.3 action forward
      [flow filter Department1 in]
 4    (config)# list 2000 ip any any action drop
      [flow filter Department1 in]
 5    (config)# exit
 6    (config)# flow filter Department1 out
      [flow filter Department1 out]
 7    (config)# list 1 ip 128.1.1.1-128.1.1.3 128.1.3.0/24 action forward
      [flow filter Department1 out]
 8    (config)# list 2 ip 128.1.1.1-128.1.1.3 128.1.5.10 action forward
      [flow filter Department1 out]
 9    (config)# list 2000 ip any any action drop
      [flow filter Department1 out]
10    (config)# exit
11    (config)# flow yes

表8-1　本装置Aのコンフィグレーション解説

解説番号 解説
1 インタフェース名Department1のinbound（受信側）にfilterフロー情報を設定します。
flow filter inモードに移行します。
2 IPアドレス128.1.3.0/24を送信元とし，宛先を128.1.1.1〜128.1.1.3とするパケットを中継するように設定します。
3 IPアドレス128.1.5.10を送信元とし，宛先を128.1.1.1〜128.1.1.3とするパケットを中継するように設定します。
4 解説番号2，3で設定したフロー検出条件以外のパケットを廃棄するように設定します。
5 flow filter inモードからグローバルコンフィグモードに戻ります。
6 インタフェース名Department1のoutbound（送信側）にfilterフロー情報を設定します。
flow filter outモードに移行します。
7 IPアドレス128.1.1.1〜128.1.1.3を送信元とし，宛先を128.1.3.0/24とするパケットを中継するように設定します。
8 IPアドレス128.1.1.1〜128.1.1.3を送信元とし，宛先を128.1.5.10とするパケットを中継するように設定します。
9 解説番号7，8で設定したフロー検出条件以外のパケットを廃棄するように設定します。
10 flow filter outモードからグローバルコンフィグモードに戻ります。
11 フロー制御機能を使用する設定にします。

［コンフィグレーションの表示］

＜本装置A＞
flow yes
flow filter Department1 in
  list 1 ip 128.1.3.0/24 128.1.1.1-128.1.1.3 action forward
  list 2 ip 128.1.5.10 128.1.1.1-128.1.1.3 action forward
  list 2000 ip any any action drop
flow filter Department1 out
  list 1 ip 128.1.1.1-128.1.1.3 128.1.3.0/24 action forward
  list 2 ip 128.1.1.1-128.1.1.3 128.1.5.10 action forward
  list 2000 ip any any action drop
