5.3.4　離脱ポート数制限の設定

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

離脱ポート数制限の設定例を示します。

(2)　構成図と設定条件

［構成図］

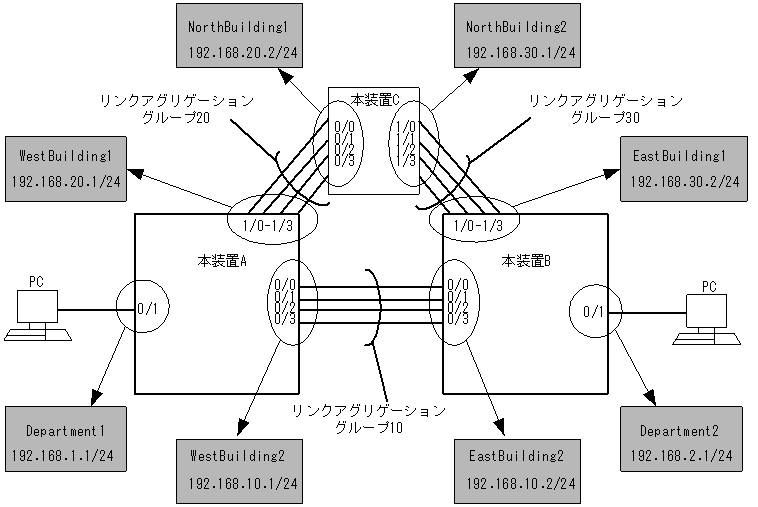

図5-9　構成図

[図データ]

［設定条件］
  1. 本装置Aと本装置BをLACPリンクアグリゲーション（グループ番号:10，Key値:10）で接続します。
  2. 本装置Aと本装置CをLACPリンクアグリゲーション（グループ番号:20，Key値:20）で接続します。
  3. 本装置Bと本装置CをLACPリンクアグリゲーション（グループ番号:30，Key値:30）で接続します。
  4. すべてのリンクアグリゲーショングループに関して，リンクアグリゲーショングループ内の1回線以上が障害等で離脱する場合，リンクアグリゲーショングループをダウンさせます。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置A＞
 1    (config)# line Department1 ethernet 0/4
      [line Department1]
 2    (config)# ip 192.168.1.1/24
      [line Department1]
 3    (config)# line eth00 ethernet 0/0
      [line eth00]
 4    (config)# line eth01 ethernet 0/1
      [line eth01]
 5    (config)# line eth02 ethernet 0/2
      [line eth02]
 6    (config)# line eth03 ethernet 0/3
      [line eth03]
 7    (config)# line eth10 ethernet 1/0
      [line eth10]
 8    (config)# line eth11 ethernet 1/1
      [line eth11]
 9    (config)# line eth12 ethernet 1/2
      [line eth12]
10    (config)# line eth13 ethernet 1/3
      [line eth13]
11    (config)# exit
12    (config)# link-aggregation 10
      [link-aggregation 10]
13    (config)# mode lacp
      [link-aggregation 10]
14    (config)# system-priority 100
      [link-aggregation 10]
15    (config)# key 10
      [link-aggregation 10]
16    (config)# aggregated-port 0/0-3
      [link-aggregation 10]
17    (config)# max-detach-port 0
      [link-aggregation 10]
18    (config)# router-interface WestBuilding2
      [link-aggregation 10]
19    (config)# ip 192.168.10.1/24
      [link-aggregation 10]
20    (config)# exit
21    (config)# link-aggregation 20
      [link-aggregation 20]
22    (config)# mode lacp
      [link-aggregation 20]
23    (config)# system-priority 100
      [link-aggregation 20]
24    (config)# key 20
      [link-aggregation 20]
25    (config)# aggregated-port 1/0-3
      [link-aggregation 20]
26    (config)# max-detach-port 0
      [link-aggregation 20]
27    (config)# router-interface WestBuilding1
      [link-aggregation 20]
28    (config)# ip 192.168.20.1/24
      [link-aggregation 20]
29    (config)# exit

表5-18　本装置Aのコンフィグレーション解説

解説番号 解説
1 NIF番号0，Line番号4に回線名Department1のイーサネット回線を設定します。
lineモードに移行します。
2 回線名Department1のIPアドレスに192.168.1.1/24を設定します。
3 NIF番号0，Line番号0に回線名eth00のイーサネット回線を設定します。
4 NIF番号0，Line番号1に回線名eth01のイーサネット回線を設定します。
5 NIF番号0，Line番号2に回線名eth02のイーサネット回線を設定します。
6 NIF番号0，Line番号3に回線名eth03のイーサネット回線を設定します。
7 NIF番号1，Line番号0に回線名eth10のイーサネット回線を設定します。
8 NIF番号1，Line番号1に回線名eth11のイーサネット回線を設定します。
9 NIF番号1，Line番号2に回線名eth12のイーサネット回線を設定します。
10 NIF番号1，Line番号3に回線名eth13のイーサネット回線を設定します。
11 lineモードからグローバルコンフィグモードに戻ります。
12 リンクアグリゲーションID 10を定義します。
link-aggregationモードに移行します。
13 リンクアグリゲーションのモードをLACPに設定します。
14 システム優先度（値が小さいほど高優先度）を128（デフォルト値）から100に変更します。
15 当該リンクアグリゲーショングループが所属するポートのKeyを10に設定します。
16 ポート0/0，0/1，0/2，0/3を当該リンクアグリゲーショングループに所属するポートに指定します。
17 離脱ポート数制限を0に設定します。
この結果，当該リンクアグリゲーショングループ内の1回線以上が障害等で離脱する場合，リンクアグリゲーショングループ全体がダウンします。
18 リンクアグリゲーション名称WestBuilding2を設定します。
19 リンクアグリゲーション名称WestBuilding2のIPアドレスに192.168.10.1/24を設定します。
20 link-aggregationモードからグローバルコンフィグモードに戻ります。
21 リンクアグリゲーションID 20を定義します。
link-aggregationモードに移行します。
22 リンクアグリゲーションのモードをLACPに設定します。
23 システム優先度を128から100に変更します。
24 当該リンクアグリゲーショングループが所属するポートのKeyを20に設定します。
25 ポート1/0，1/1，1/2，1/3を当該リンクアグリゲーショングループに所属するポートに指定します。
26 離脱ポート数制限を0に設定します。
この結果，当該リンクアグリゲーショングループ内の1回線以上が障害等で離脱する場合，リンクアグリゲーショングループ全体がダウンします。
27 リンクアグリゲーション名称WestBuilding1を設定します。
28 リンクアグリゲーション名称WestBuilding1のIPアドレスに192.168.20.1/24を設定します。
29 link-aggregationモードからグローバルコンフィグモードに戻ります。

＜本装置B＞
 1    (config)# line Department2 ethernet 0/4
      [line Department2]
 2    (config)# ip 192.168.2.1/24
      [line Department2]
 3    (config)# line eth00 ethernet 0/0
      [line eth00]
 4    (config)# line eth01 ethernet 0/1
      [line eth01]
 5    (config)# line eth02 ethernet 0/2
      [line eth02]
 6    (config)# line eth03 ethernet 0/3
      [line eth03]
 7    (config)# line eth10 ethernet 1/0
      [line eth10]
 8    (config)# line eth11 ethernet 1/1
      [line eth11]
 9    (config)# line eth12 ethernet 1/2
      [line eth12]
10    (config)# line eth13 ethernet 1/3
      [line eth13]
11    (config)# exit
12    (config)# link-aggregation 10
      [link-aggregation 10]
13    (config)# mode lacp
      [link-aggregation 10]
14    (config)# system-priority 200
      [link-aggregation 10]
15    (config)# key 10
      [link-aggregation 10]
16    (config)# aggregated-port 0/0-3
      [link-aggregation 10]
17    (config)# max-detach-port 0
      [link-aggregation 10]
18    (config)# router-interface EastBuilding2
      [link-aggregation 10]
19    (config)# ip 192.168.10.2/24
      [link-aggregation 10]
20    (config)# exit
21    (config)# link-aggregation 30
      [link-aggregation 30]
22    (config)# mode lacp
      [link-aggregation 30]
23    (config)# system-priority 200
      [link-aggregation 30]
24    (config)# key 30
      [link-aggregation 30]
25    (config)# aggregated-port 1/0-3
      [link-aggregation 30]
26    (config)# max-detach-port 0
      [link-aggregation 30]
27    (config)# router-interface EastBuilding1
      [link-aggregation 30]
28    (config)# ip 192.168.30.2/24
      [link-aggregation 30]
29    (config)# exit

表5-19　本装置Bのコンフィグレーション解説

解説番号 解説
1 NIF番号0，Line番号4に回線名Department2のイーサネット回線を設定します。
lineモードに移行します。
2 回線名Department2のIPアドレスに192.168.2.1/24を設定します。
3 NIF番号0，Line番号0に回線名eth00のイーサネット回線を設定します。
4 NIF番号0，Line番号1に回線名eth01のイーサネット回線を設定します。
5 NIF番号0，Line番号2に回線名eth02のイーサネット回線を設定します。
6 NIF番号0，Line番号3に回線名eth03のイーサネット回線を設定します。
7 NIF番号1，Line番号0に回線名eth10のイーサネット回線を設定します。
8 NIF番号1，Line番号1に回線名eth11のイーサネット回線を設定します。
9 NIF番号1，Line番号2に回線名eth12のイーサネット回線を設定します。
10 NIF番号1，Line番号3に回線名eth13のイーサネット回線を設定します。
11 lineモードからグローバルコンフィグモードに戻ります。
12 リンクアグリゲーションID 10を定義します。
link-aggregationモードに移行します。
13 リンクアグリゲーションのモードをLACPに設定します。
14 システム優先度（値が小さいほど高優先度）を128（デフォルト値）から200に変更します。
15 当該リンクアグリゲーショングループが所属するポートのKeyを10に設定します。
16 ポート0/0，0/1，0/2，0/3を当該リンクアグリゲーショングループに所属するポートに指定します。
17 離脱ポート数制限を0に設定します。
この結果，当該リンクアグリゲーショングループ内の1回線以上が障害等で離脱する場合，リンクアグリゲーショングループ全体がダウンします。
18 リンクアグリゲーション名称EastBuilding2を設定します。
19 リンクアグリゲーション名称EastBuilding2のIPアドレスに192.168.10.2/24を設定します。
20 link-aggregationモードからグローバルコンフィグモードに戻ります。
21 リンクアグリゲーションID 30を定義します。
link-aggregationモードに移行します。
22 リンクアグリゲーションのモードをLACPに設定します。
23 システム優先度を128から200に変更します。
24 当該リンクアグリゲーショングループが所属するポートのKeyを30に設定します。
25 ポート1/0，1/1，1/2，1/3を当該リンクアグリゲーショングループに所属するポートに指定します。
26 離脱ポート数制限を0に設定します。
この結果，当該リンクアグリゲーショングループ内の1回線以上が障害等で離脱する場合，リンクアグリゲーショングループ全体がダウンします。
27 リンクアグリゲーション名称EastBuilding1を設定します。
28 リンクアグリゲーション名称EastBuilding1のIPアドレスに192.168.30.2/24を設定します。
29 link-aggregationモードからグローバルコンフィグモードに戻ります。

＜本装置C＞
 1    (config)# line eth00 ethernet 0/0
      [line eth00]
 2    (config)# line eth01 ethernet 0/1
      [line eth01]
 3    (config)# line eth02 ethernet 0/2
      [line eth02]
 4    (config)# line eth03 ethernet 0/3
      [line eth03]
 5    (config)# line eth10 ethernet 1/0
      [line eth10]
 6    (config)# line eth11 ethernet 1/1
      [line eth11]
 7    (config)# line eth12 ethernet 1/2
      [line eth12]
 8    (config)# line eth13 ethernet 1/3
      [line eth13]
 9    (config)# exit
10    (config)# link-aggregation 20
      [link-aggregation 20]
11    (config)# mode lacp
      [link-aggregation 20]
12    (config)# system-priority 200
      [link-aggregation 20]
13    (config)# key 20
      [link-aggregation 20]
14    (config)# aggregated-port 0/0-3
      [link-aggregation 20]
15    (config)# max-detach-port 0
      [link-aggregation 20]
16    (config)# router-interface NorthBuilding1
      [link-aggregation 20]
17    (config)# ip 192.168.20.2/24
      [link-aggregation 20]
18    (config)# exit
19    (config)# link-aggregation 30
      [link-aggregation 30]
20    (config)# mode lacp
      [link-aggregation 30]
21    (config)# system-priority 100
      [link-aggregation 30]
22    (config)# key 30
      [link-aggregation 30]
23    (config)# aggregated-port 1/0-3
      [link-aggregation 30]
24    (config)# max-detach-port 0
      [link-aggregation 30]
25    (config)# router-interface NorthBuilding2
      [link-aggregation 30]
26    (config)# ip 192.168.30.1/24
      [link-aggregation 30]
27    (config)# exit

表5-20　本装置Cのコンフィグレーション解説

解説番号 解説
1 NIF番号0，Line番号0に回線名eth00のイーサネット回線を設定します。
2 NIF番号0，Line番号1に回線名eth01のイーサネット回線を設定します。
3 NIF番号0，Line番号2に回線名eth02のイーサネット回線を設定します。
4 NIF番号0，Line番号3に回線名eth03のイーサネット回線を設定します。
5 NIF番号1，Line番号0に回線名eth10のイーサネット回線を設定します。
6 NIF番号1，Line番号1に回線名eth11のイーサネット回線を設定します。
7 NIF番号1，Line番号2に回線名eth12のイーサネット回線を設定します。
8 NIF番号1，Line番号3に回線名eth13のイーサネット回線を設定します。
9 lineモードからグローバルコンフィグモードに戻ります。
10 リンクアグリゲーションID 20を定義します。
link-aggregationモードに移行します。
11 リンクアグリゲーションのモードをLACPに設定します。
12 システム優先度（値が小さいほど高優先度）を128（デフォルト値）から200に変更します。
13 当該リンクアグリゲーショングループが所属するポートのKeyを20に設定します。
14 ポート0/0，0/1，0/2，0/3を当該リンクアグリゲーショングループに所属するポートに指定します。
15 離脱ポート数制限を0に設定します。
この結果，当該リンクアグリゲーショングループ内の1回線以上が障害等で離脱する場合，リンクアグリゲーショングループ全体がダウンします。
16 リンクアグリゲーション名称NorthBuilding1を設定します。
17 リンクアグリゲーション名称NorthBuilding1のIPアドレスに192.168.20.2/24を設定します。
18 link-aggregationモードからグローバルコンフィグモードに戻ります。
19 リンクアグリゲーションID 30を定義します。
link-aggregationモードに移行します。
20 リンクアグリゲーションのモードをLACPに設定します。
21 システム優先度を128から100に変更します。
22 当該リンクアグリゲーショングループが所属するポートのKeyを30に設定します。
23 ポート1/0，1/1，1/2，1/3を当該リンクアグリゲーショングループに所属するポートに指定します。
24 離脱ポート数制限を0に設定します。
この結果，当該リンクアグリゲーショングループ内の1回線以上が障害等で離脱する場合，リンクアグリゲーショングループ全体がダウンします。
25 リンクアグリゲーション名称NorthBuilding2を設定します。
26 リンクアグリゲーション名称NorthBuilding2のIPアドレスに192.168.30.1/24を設定します。
27 link-aggregationモードからグローバルコンフィグモードに戻ります。

［コンフィグレーションの表示］

＜本装置A＞
line eth00 ethernet 0/0
!
line eth01 ethernet 0/1
!
line eth02 ethernet 0/2
!
line eth03 ethernet 0/3
!
line Department1 ethernet 0/4
  ip 192.168.1.1/24
!
line eth10 ethernet 1/0
!
line eth11 ethernet 1/1
!
line eth12 ethernet 1/2
!
line eth13 ethernet 1/3
!
link-aggregation 10
  mode lacp
  system-priority 100
  key 10
  max-detach-port 0
  aggregated-port 0/0-3
  router-interface WestBuilding2
  ip 192.168.10.1/24
!
link-aggregation 20
  mode lacp
  system-priority 100
  key 20
  max-detach-port 0
  aggregated-port 1/0-3
  router-interface WestBuilding1
  ip 192.168.20.1/24

＜本装置B＞
line eth00 ethernet 0/0
!
line eth01 ethernet 0/1
!
line eth02 ethernet 0/2
!
line eth03 ethernet 0/3
!
line Department2 ethernet 0/4
  ip 192.168.2.1/24
!
line eth10 ethernet 1/0
!
line eth11 ethernet 1/1
!
line eth12 ethernet 1/2
!
line eth13 ethernet 1/3
!
link-aggregation 10
  mode lacp
  system-priority 200
  key 10
  max-detach-port 0
  aggregated-port 0/0-3
  router-interface EastBuilding2
  ip 192.168.10.2/24
!
link-aggregation 30
  mode lacp
  system-priority 200
  key 30
  max-detach-port 0
  aggregated-port 1/0-3
  router-interface EastBuilding1
  ip 192.168.30.2/24

＜本装置C＞
line eth00 ethernet 0/0
!
line eth01 ethernet 0/1
!
line eth02 ethernet 0/2
!
line eth03 ethernet 0/3
!
line eth10 ethernet 1/0
!
line eth11 ethernet 1/1
!
line eth12 ethernet 1/2
!
line eth13 ethernet 1/3
!
link-aggregation 20
  mode lacp
  system-priority 200
  key 20
  max-detach-port 0
  aggregated-port 0/0-3
  router-interface NorthBuilding1
  ip 192.168.20.2/24
!
link-aggregation 30
  mode lacp
  system-priority 100
  key 30
  max-detach-port 0
  aggregated-port 1/0-3
  router-interface NorthBuilding2
  ip 192.168.30.1/24
