5.3.3　スタンバイリンクの設定

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

リンクアグリゲーショングループ内の回線が障害等で通信できなくなった場合に，あらかじめ予備回線として確保しておいた回線で通信を継続するスタンバイリンク機能の設定例を示します。

(2)　構成図と設定条件

［構成図］

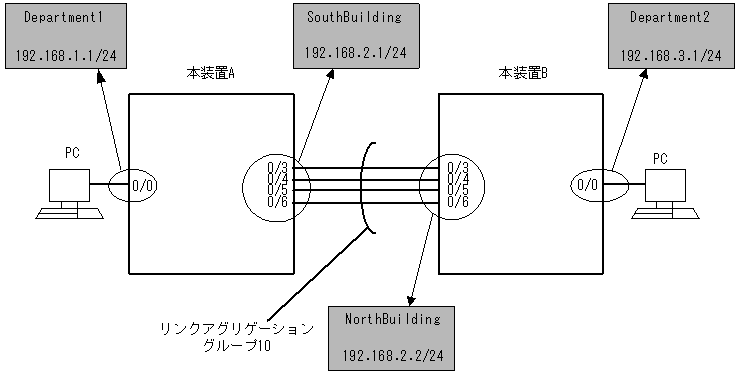

図5-8　構成図

[図データ]

［設定条件］
  1. 本装置Aと本装置Bをスタティックリンクアグリゲーションで接続します。
  2. リンクアグリゲーショングループには，1回線を予備回線として確保するスタンバイリンク機能を設定します。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置A＞
 1    (config)# line Department1 ethernet 0/0
      [line Department1]
 2    (config)# ip 192.168.1.1/24
      [line Department1]
 3    (config)# exit
 4    (config)# line eth03 ethernet 0/3
      [line eth03]
 5    (config)# line eth04 ethernet 0/4
      [line eth04]
 6    (config)# line eth05 ethernet 0/5
      [line eth05]
 7    (config)# line eth06 ethernet 0/6
      [line eth06]
 8    (config)# exit
 9    (config)# link-aggregation 10
      [link-aggregation 10]
10    (config)# mode static
      [link-aggregation 10]
11    (config)# aggregated-port 0/3-6
      [link-aggregation 10]
12    (config)# port-priority 0/6 200
      [link-aggregation 10]
13    (config)# max-active-port 3
      [link-aggregation 10]
14    (config)# router-interface SouthBuilding
      [link-aggregation 10]
15    (config)# ip 192.168.2.1/24
      [link-aggregation 10]
16    (config)# exit

表5-16　本装置Aのコンフィグレーション解説

解説番号 解説
1 NIF番号0，Line番号0に回線名Department1のイーサネット回線を設定します。
lineモードに移行します。
2 回線名Department1のIPアドレスに192.168.1.1/24を設定します。
3 lineモードからグローバルコンフィグモードに戻ります。
4 NIF番号0，Line番号3に回線名eth03のイーサネット回線を設定します。
5 NIF番号0，Line番号4に回線名eth04のイーサネット回線を設定します。
6 NIF番号0，Line番号5に回線名eth05のイーサネット回線を設定します
7 NIF番号0，Line番号6に回線名eth06のイーサネット回線を設定します。
8 lineモードからグローバルコンフィグモードに戻ります。
9 リンクアグリゲーションID 10を定義します。
link-aggregationモードに移行します。
10 リンクアグリゲーションのモードをスタティックに設定します。
11 ポート0/3，0/4，0/5，0/6を当該リンクアグリゲーショングループに所属するポートに指定します。
12 ポート0/6のポート優先度（値が小さいほど高優先度）を128（デフォルト値）から200に変更します。
13 リンクアグリゲーショングループ内で実際に使用する回線の最大数を3とします。この結果，当該リンクアグリゲーショングループの回線（4本）のうち，最もポート優先度が低い1回線（ポート0/6）がスタンバイ状態となり，残りの3回線が運用状態となります。
14 リンクアグリゲーション名称SouthBuildingを設定します。
15 リンクアグリゲーション名称SouthBuildingのIPアドレスに192.168.2.1/24を設定します。
16 link-aggregationモードからグローバルコンフィグモードに戻ります。

＜本装置B＞
 1    (config)# line Department2 ethernet 0/0
      [line Department2]
 2    (config)# ip 192.168.3.1/24
      [line Department2]
 3    (config)# exit
 4    (config)# line eth03 ethernet 0/3
      [line eth03]
 5    (config)# line eth04 ethernet 0/4
      [line eth04]
 6    (config)# line eth05 ethernet 0/5
      [line eth05]
 7    (config)# line eth06 ethernet 0/6
      [line eth06]
 8    (config)# exit
 9    (config)# link-aggregation 10
      [link-aggregation 10]
10    (config)# mode static
      [link-aggregation 10]
11    (config)# aggregated-port 0/3-6
      [link-aggregation 10]
12    (config)# port-priority 0/6 200
      [link-aggregation 10]
13    (config)# max-active-port 3
      [link-aggregation 10]
14    (config)# router-interface NorthBuilding
      [link-aggregation 10]
15    (config)# ip 192.168.2.2/24
      [link-aggregation 10]
16    (config)# exit

表5-17　本装置Bのコンフィグレーション解説

解説番号 解説
1 NIF番号0，Line番号0に回線名Department2のイーサネット回線を設定します。
lineモードに移行します。
2 回線名Department2のIPアドレスに192.168.3.1/24を設定します。
3 lineモードからグローバルコンフィグモードに戻ります。
4 NIF番号0，Line番号3に回線名eth03のイーサネット回線を設定します。
5 NIF番号0，Line番号4に回線名eth04のイーサネット回線を設定します。
6 NIF番号0，Line番号5に回線名eth05のイーサネット回線を設定します
7 NIF番号0，Line番号6に回線名eth06のイーサネット回線を設定します。
8 lineモードからグローバルコンフィグモードに戻ります。
9 リンクアグリゲーションID 10を定義します。
link-aggregationモードに移行します。
10 リンクアグリゲーションのモードをスタティックに設定します。
11 ポート0/3，0/4，0/5，0/6を当該リンクアグリゲーショングループに所属するポートに指定します。
12 ポート0/6のポート優先度（値が小さいほど高優先度）を128（デフォルト値）から200に変更します。
13 リンクアグリゲーショングループ内で実際に使用する回線の最大数を3とします。この結果，当該リンクアグリゲーショングループの回線（4本）のうち，最もポート優先度が低い1回線（ポート0/6）がスタンバイ状態となり，残りの3回線が運用状態となります。
14 リンクアグリゲーション名称NorthBuildingを設定します。
15 リンクアグリゲーション名称NorthBuildingのIPアドレスに192.168.2.2/24を設定します。
16 link-aggregationモードからグローバルコンフィグモードに戻ります。

［コンフィグレーションの表示］

＜本装置A＞
line Department1 ethernet 0/0
  ip 192.168.1.1/24
!
line eth03 ethernet 0/3
!
line eth04 ethernet 0/4
!
line eth05 ethernet 0/5
!
line eth06 ethernet 0/6
!
link-aggregation 10
  mode static
  max-active-port 3
  aggregated-port 0/3-6
  port-priority 0/6 200
  router-interface SouthBuilding
  ip 192.168.2.1/24

＜本装置B＞
line Department2 ethernet 0/0
  ip 192.168.3.1/24
!
line eth03 ethernet 0/3
!
line eth04 ethernet 0/4
!
line eth05 ethernet 0/5
!
line eth06 ethernet 0/6
!
link-aggregation 10
  mode static
  max-active-port 3
  aggregated-port 0/3-6
  port-priority 0/6 200
  router-interface NorthBuilding
  ip 192.168.2.2/24
