1.5　コンフィグレーションファイルの形式

コンフィグレーションファイルはテキスト形式で記述され，各コンフィグレーションは次の図で示したように表現されます。各コンフィグレーションの詳細については，マニュアル「コンフィグレーションコマンドレファレンス Vol.1，Vol.2」を参照してください。

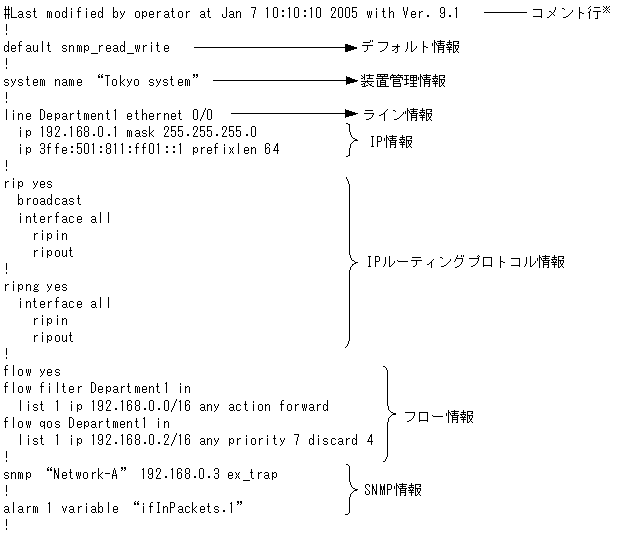

図1-3　コンフィグレーションファイルのフォーマット概要

[図データ]

注※
コンフィグレーション表示コマンド（show running-config，configureモードでのshow）を実行した場合，コンフィグレーションコマンドを用いてコンフィグレーションを変更した時の変更者，変更日付が先頭に表示されます。また，コンフィグレーションコマンドを用いてコンフィグレーションを保存した場合，コンフィグレーションファイルの先頭に変更者，変更日付が自動で付与されます。先頭行にコメントを記述していると，本装置が行の内容を変更するのでご注意ください。

コンフィグレーションファイルに定義されたコンフィグレーションはRMメモリに保持されるため，定義できるコンフィグレーションの行数はRMメモリ量によって決まります。定義するコンフィグレーションに比べてRMメモリ量が少なかったり，制限を超えるようなコンフィグレーションを編集した場合は，「Not enough memory, configuration file is too big.」または「Not enough memory to edit configuration.」のメッセージを表示しますので，不要なコンフィグレーションを削除するかRMメモリを増設してください。

RMメモリ量，コンフィグレーションファイルに定義できるコンフィグレーションの行数，およびRMメモリに保持されるコンフィグレーションのデータサイズの関係を次の表に示します。

表1-2　コンフィグレーションファイルに定義できる行数およびデータサイズ

BCUメモリ 定義できるコンフィグレーションの行数 データサイズ
256MB 約42,000〜約60,000（行） 3.0MB
512MB 約50,000〜約70,000（行） 3.5MB
768MB 約60,000〜約80,000（行） 5.3MB
1GB 約84,000〜約100,000（行） 7.5MB

定義するコンフィグレーションの行数が「表1-2　コンフィグレーションファイルに定義できる行数およびデータサイズ」の範囲内の場合は，下記（注1）の計算式で定義できるコンフィグレーションの最大行数を確認してください。また，BCUメモリに保持するコンフィグレーションのデータサイズは，下記（注2）の計算式で確認し，必要なBCUメモリ量を実装してください。

なお，不要なコンフィグレーションを削除したい場合でも，条件によってはdeleteコマンドを使用してもコンフィグレーションが削除できない場合があります。その場合は下記「(1)　スタートアップコンフィグレーションファイルを編集中の場合」または「(2)　バックアップコンフィグレーションファイルを編集中の場合」の手順でコンフィグレーションの削除後，コンフィグレーションの編集を行ってください。

（注1）BCUメモリ256Mの場合

定義できるコンフィグレーションの総行数 ＝
定義できるコンフィグレーションの行数の最大値（60,000）
− 23〜44文字の行数 × 0.25
− 45〜66文字の行数 × 0.75
− 67〜88文字の行数 × 1.25
− 89文字以上の行数 × 1.75

[例]
経路フィルタ情報(route-filter)を10,000エントリ定義した場合
（1行当たり45〜66文字の行が10,000行のとき）

route-filter name AS100-IN
  seq 1 match proto bgp peer 172.160.178.101
  seq 2 match proto bgp peer 172.160.179.201
      :
      :
  seq 9999 match proto bgp peer 172.160.191.401
  seq 10000 match proto bgp peer 172.160.192.501
!

定義できるコンフィグレーションの総行数 ＝ 60,000(行) − 10,000(行) × 0.75 ＝ 52,500(行)

route-filter以外に定義できる行数 ＝ 52,500(行) − 10,000(行) ＝ 42,500(行)

（注2）

コンフィグレーションのデータサイズ ＝
BCUメモリ量により変動するデータサイズ＋BCUメモリ量によらない固定のデータサイズ
  • BCUメモリ量により変動するデータサイズ（256MBの場合） ＝
    407,576（固定値）
    ＋ 49,280（IPv4アドレス情報を定義している場合）
    ＋ 82,032（IPv6アドレス情報を定義している場合）
    ＋ 25,188 × 使用PRU数
    ＋ 16,448（IS-ISプロトコルにインタフェース情報を定義している場合）
    ＋ 40,996（Tag-VLAN連携情報を定義している場合）
    ＋ 32,784（ip情報にVPN IDを定義している場合）
  • BCUメモリ量により変動するデータサイズ（512MBの場合） ＝
    768,024（固定値）
    ＋ 49,764（IPv4アドレス情報を定義している場合）
    ＋ 98,432（IPv6アドレス情報を定義している場合）
    ＋ 49,764 × 使用PRU数
    ＋ 32,832（IS-ISプロトコルにインタフェース情報を定義している場合）
    ＋ 81,956（Tag-VLAN連携情報を定義している場合）
    ＋ 65,552（ip情報にVPN IDを定義している場合）
  • BCUメモリ量により変動するデータサイズ（768MBの場合） ＝
    1,488,920（固定値）
    ＋ 196,736（IPv4アドレス情報を定義している場合）
    ＋ 327,792（IPv6アドレス情報を定義している場合）
    ＋ 98,916 × 使用PRU数
    ＋ 65,600（IS-ISプロトコルにインタフェース情報を定義している場合）
    ＋ 163,876（Tag-VLAN連携情報を定義している場合）
    ＋ 131,088（ip情報にVPN IDを定義している場合）
  • BCUメモリ量により変動するデータサイズ（1GBの場合） ＝
    2,928,136（固定値）
    ＋ 392,960（IPv4アドレス情報を定義している場合）
    ＋ 654,832（IPv6アドレス情報を定義している場合）
    ＋ 197,028×使用PRU数
    ＋ 131,008（IS-ISプロトコルにインタフェース情報を定義している場合）
    ＋ 327,396（Tag-VLAN連携情報を定義している場合）
    ＋ 261,904（ip情報にVPN IDを定義している場合）
  • BCUメモリ量によらない固定のデータサイズ ＝
    220 × イーサネット物理回線数
    ＋ 160（ppp情報を定義している場合） × 使用NIF数
    ＋ 11,296（リンクアグリゲーション情報を定義している場合）
    ＋ 6,176（ポートミラーリング情報を定義している場合）
    ＋ 57,376（トンネル情報を定義している場合）
    ＋ 114,720（スタティックARP情報を定義している場合）
    ＋ 185,672（VRRP情報を定義している場合）
    ＋ 8,224（ポリシールーティングリスト情報を定義している場合）
    ＋ 3,108（ポリシールーティンググループ情報を定義している場合）
    ＋ 224（DHCPリレーリスト情報を定義している場合）
    ＋ 3,104（DHCPリレーグループ情報を定義している場合）
    ＋ 672（DHCPリレーエージェント情報ポリシーを定義している場合）
    ＋ 6,152（DHCPリレーインタフェース情報を定義している場合）
    ＋ 1,107,488（QoSキューリスト情報を定義している場合）
    ＋ 7,712（QoSインタフェース情報を定義している場合）
    ＋ 64,544（ドロップリスト情報を定義している場合）
    ＋ 288（QoSキュー長情報を定義している場合）
    ＋ 6,232（SNMPマネージャの登録をしている場合）
    ＋ 1,312（disable情報を定義している場合）
    ＋ 1,440（RMONイーサネットヒストリグループの制御情報を定義している場合）
    ＋ 14,880（RMONアラームグループの制御情報を定義している場合）
    ＋ 2,848（RMONイベントグループの制御情報を定義している場合）
    ＋ 904（ユーザデフォルト情報を定義している場合）
＜この節の構成＞
(1)　スタートアップコンフィグレーションファイルを編集中の場合
(2)　バックアップコンフィグレーションファイルを編集中の場合

(1)　スタートアップコンフィグレーションファイルを編集中の場合

  1. 編集中のスタートアップコンフィグレーションファイルをバックアップコンフィグレーションファイルにセーブします。
  2. コンフィグレーションモードを終了します。
  3. テキストエディタを使用してバックアップコンフィグレーションファイルの不要部分を削除します。
  4. 運用コマンドのcopy backup-configコマンドを使用してバックアップコンフィグレーションファイルをスタートアップコンフィグレーションファイルにコピーします。
  5. スタートアップコンフィグレーションファイルに対してコンフィグレーションモードを開始します。
  6. スタートアップコンフィグレーションファイルを編集します。

(2)　バックアップコンフィグレーションファイルを編集中の場合

  1. コンフィグレーションをセーブします。
  2. コンフィグレーションモードを終了します。
  3. テキストエディタを使用してバックアップコンフィグレーションファイルの不要部分を削除します。
  4. バックアップコンフィグレーションファイルに対してコンフィグレーションモードを開始します。
  5. バックアップコンフィグレーションファイルを編集します。
