8.1.3　フローサンプル

フローサンプルとは，受信パケットのうち，他装置へ転送または本装置宛てと判定されるパケットの中から一定のサンプリング間隔でパケットを抽出し，コレクタ装置に通知するためのフォーマットです。フローサンプルにはモニタしたパケットに加えて，パケットには含まれていない情報(受信インタフェース，送信インタフェース，AS番号など)も設定するため，詳細なネットワーク監視が行えます。フローサンプルのフォーマットを次の図に示します。

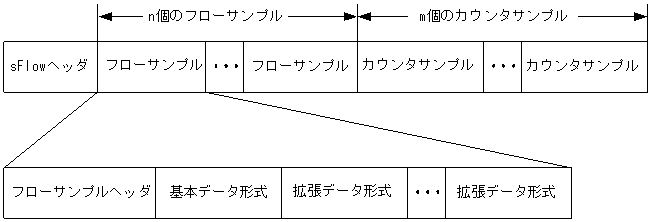

図8-5　フローサンプルのフォーマット

＜この項の構成＞

(1)　フローサンプルヘッダ

(2)　基本データ形式

(3)　拡張データ形式

(1)　フローサンプルヘッダ

フローサンプルヘッダに設定する内容を次の表に示します。

表8-3　フローサンプルヘッダのフォーマット

設定項目	説明	サポート
sequence_number	フローサンプルの生成ごとに増加する番号	○
source_id	フローサンプルの装置内の発生源(受信インタフェース)を表すSNMP Interface Index	○
sampling_rate	フローサンプルのサンプリング間隔	○
sample_pool	インタフェースに到着したパケットの総数	○
Drops	廃棄したフローサンプルの総数	○
Input	受信インタフェースのSNMP Interface Index。 インタフェースが不明な場合0を設定。	○
Output	送信インタフェースのSNMP Interface Index※1※2。送信インタフェースが不明な場合は0を設定。送信インタフェースが複数の場合(マルチキャストなど)は最上位ビットを立て，下位ビットが送信インタフェースの数を示します※3。	○

(凡例)　○：サポートする

注※1　ソフトウェア中継の場合は0になります。

注※2　フラディングパケットが対象になった場合は0が収集されます。

注※3　マルチキャストの場合，下位ビットは0固定です。

(2)　基本データ形式

基本データ形式はHEADER型とIPv4型とIPv6型の3種類があり一つだけ設定できます。基本データ形式のデフォルト設定はHEADER型です。IPv4型，IPv6型を使用したい場合はコンフィグレーションコマンドで設定してください。各形式のフォーマットを以降の表に示します。

表8-4　HEADER型のフォーマット

設定項目	説明	サポート
packet_information_type	基本データ形式のタイプ (HEADER型=1)※	○
header_protocol	ヘッダプロトコル番号(ETHERNET=1，PPP=7)	○
frame_length	オリジナルのパケット長	○
header_length	オリジナルからサンプルした分のパケット長(デフォルト128)	○
header<>	サンプルしたパケットの内容	○

(凡例)　○：サポートする

注※　IPパケットとして解析ができない場合は本フォーマットになります。

表8-5　IPv4型のフォーマット

設定項目	説明	サポート
packet_information_type	基本データ形式のタイプ (IPv4型=2)	○
length	IPv4パケットの長さ	○
protocol	IPプロトコルタイプ ((例) TCP = 6，UDP = 17)	○
src_ip	送信元IPアドレス	○
dst_ip	宛先IPアドレス	○
src_port	送信元ポート番号	○
dst_port	宛先ポート番号	○
tcp_flags	TCPフラグ	○
TOS	IPのタイプオブサービス	○

(凡例)　○：サポートする

表8-6　IPv6型のフォーマット

設定項目	説明	サポート
packet_information_type	基本データ形式のタイプ (IPv6型=3)	○
length	IPv6パケットの長さ	○
protocol	IPプロトコルタイプ ((例) TCP = 6，UDP = 17)	○
src_ip	送信元IPアドレス	○
dst_ip	宛先IPアドレス	○
src_port	送信元ポート番号	○
dst_port	宛先ポート番号	○
tcp_flags	TCPフラグ	○
priority	優先度	○

(凡例)　○：サポートする

(3)　拡張データ形式

拡張データ形式はスイッチ型・ルータ型・ゲートウェイ型・ユーザ型・URL型の５種類があります。拡張データ形式のデフォルト設定ではすべての拡張形式を収集し，コレクタ装置に通知します。本形式はコンフィグレーションにより変更可能です。各形式のフォーマットを以降の表に示します。

表8-7　拡張データ形式の種別一覧

拡張データ種別	説明	サポート
スイッチ型	スイッチ情報 (VLAN情報など) を収集する	○※2
ルータ型	ルータ情報 (NextHopなど) を収集する	○※1
ゲートウェイ型	ゲートウェイ情報 (AS番号など) を収集する	○※1
ユーザ型	ユーザ情報 (TACACS/RADIUS情報など) を収集する	○
URL型	URL情報 (URL情報など) を収集する宛先IPアドレス	○

(凡例)　○：サポートする

注※1　L2中継時はsFlowパケットに設定されません。

注※2　L3中継時はsFlowパケットに設定されません。

表8-8　スイッチ型のフォーマット

設定項目	説明	サポート
extended_information_type	拡張データ形式のタイプ (SWITCH=1)	○
src_vlan	入力フレームの802.1Q VLAN id	○
src_priority	入力フレームの802.1p優先度	○
dst_vlan	出力フレームの802.1Q VLAN id	○※1※2
dst_priority	出力フレームの802.1p優先度	○※3

(凡例)　○：サポートする

注※1　Tag変換機能を使用している場合，変換前の値が収集されます。

注※2　フラディングパケットが対象になった場合は0が収集されます。

注※3　入力フレームの802.1p優先度と同じ値が設定されます。

表8-9　ルータ型のフォーマット

設定項目	説明	サポート
extended_information_type	拡張データ形式のタイプ (ROUTER型=2)	○
nexthop_address_type	次の転送先ルータのIPアドレスタイプ	○※
nexthop	次の転送先ルータのIPアドレス	○※
src_mask	送信元IPアドレスのプレフィックスマスクビット	○
dst_mask	宛先IPアドレスのプレフィックスマスクビット	○

(凡例)　○：サポートする

注※　宛先アドレスへの経路がマルチパス経路の場合は0で収集されます。

表8-10　ゲートウェイ型のフォーマット

設定項目	説明	サポート
extended_information_type	拡張データ形式のタイプ (GATEWAY型=3)	○
as	本装置のAS番号	○
src_as	送信元のAS番号	○※1
src_peer_as	送信元への隣接AS番号	○※1※2
dst_as_path_len	AS情報数 (１固定)	○
dst_as_type	AS経路種別 ( 2：AS_SEQUENCE)	○
dst_as_len	AS数 (2固定)	○
dst_peer_as	宛先への隣接AS番号	○※1
dst_as	宛先のAS番号	○※1
communities<>	本経路に関するコミュニティ※3	×
localpref	本経路に関するローカル優先※3	×

(凡例)　○：サポートする　×：サポートしない

注※1　送受信先がダイレクト経路の場合は，AS番号が0で収集されます。

注※2　本装置から送信元へパケットを送信する場合に，隣接AS番号として扱っている値が本フィールドに入ります。本装置へ到着前に実際に通過した隣接AS番号と異なる場合があります。

注※3　未サポートのため0固定です。

表8-11　ユーザ型のフォーマット

設定項目	説明	サポート
extended_information_type	拡張データ形式のタイプ (USER型=4)※1	○
src_user_len	送信元のユーザ名の長さ	○
src_user<>	送信元のユーザ名	○
dst_user_len	宛先のユーザ名の長さ※2	○
dst_user<>	宛先のユーザ名※2	○

(凡例)　○：サポートする

注※1　RADIUSは宛先UDPポート番号1812，TACACSは宛先UDPポート番号49が対象になります。

注※2　未サポートのため0固定です。

表8-12　URL型のフォーマット

設定項目	説明	サポート
extended_information_type	拡張データ形式のタイプ (URL型=5)	○
url_direction	URL情報源 (source address=1，destination address=2)	○
url_len	URL長	○
url<>	URL内容	○

(凡例)　○：サポートする
