19.2.2　QoSとの連携

＜この項の構成＞

(1)　VCごとに固定値をEXP bitsに設定

(2)　Tag-VLAN優先度をEXP bitsにマッピング

(3)　フロー検出しVCにマッピング

(1)　VCごとに固定値をEXP bitsに設定

入口エッジルータで，mpls情報を0から7までの任意の固定値を設定することによって，設定した固定値をトンネルラベルとVCラベルのEXP bitsへと設定できます。これによって，VCごとに異なったQoSをMPLS網内の転送に適用できます。固定値のEXP bitsへの設定を次の図に示します。

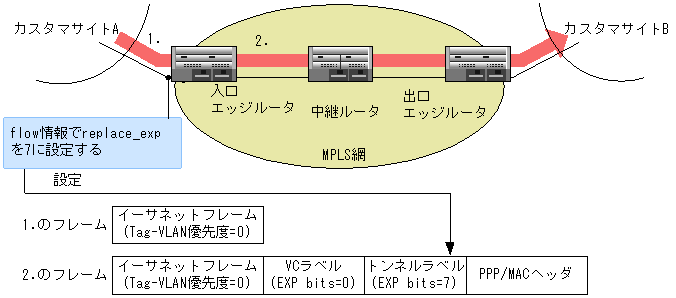

図19-6　固定値のEXP bitsへの設定

(2)　Tag-VLAN優先度をEXP bitsにマッピング

入口エッジルータで，アクセス回線から受信するイーサネットフレームのTag-VLAN優先度を，バックボーン回線に送信するトンネルラベルとVCラベルのEXP bitsにマッピングできます。このマッピングによって，カスタマサイトで意図されたQoSをMPLS網内での転送に適用できるようになります。Tag-VLAN優先度のEXP bitsへのマッピングを次の図に示します。

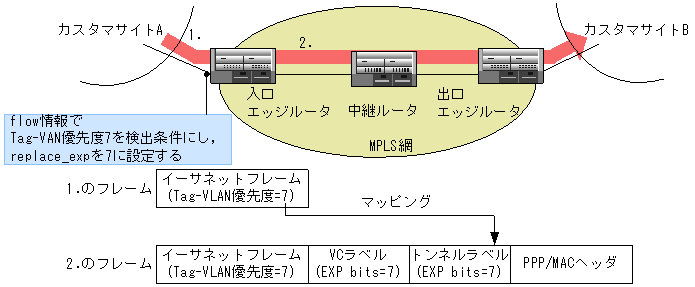

図19-7　Tag-VLAN優先度のEXP bitsへのマッピング

(3)　フロー検出しVCにマッピング

入口エッジルータで，アクセス回線から受信するイーサネットフレームのヘッダ情報からフローを検出し，VCにマッピングできます。このマッピングによって，EXP bitsよりもきめ細かいQoSを適用できるようになります。フローを検出してVCにマッピングする例を次の図に示します。

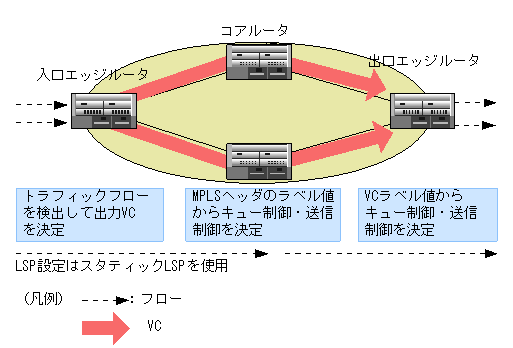

図19-8　フローを検出しVCへマッピング
