19.1.2　L2-VPNの方式

L2-VPNの接続形態にはPoint to Point接続とMulti Point接続の2種類があります。

＜この項の構成＞

(1)　Point to Point接続

(2)　Multi Point接続

(1)　Point to Point接続

Point to Point接続は，二つのカスタマサイトを1対1で接続するものです。そのため，カスタマサイトから見るとMPLS網は仮想回線とみなすことができます。

Point to Point接続の代表的な実現方式にMartini方式があります。また，アクセス回線にイーサネットを使用するMartini方式をEoMPLS(Ethernet over MPLS)と呼びます。Point to Point接続の概要を次の図に示します。

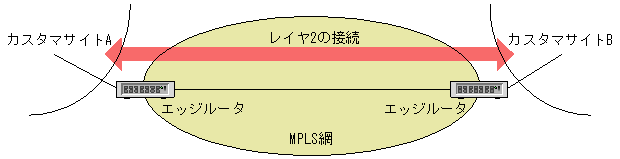

図19-1　Point to Point接続の概要

(2)　Multi Point接続

Multi Point接続は，二つ以上のカスタマサイトを相互に接続するもので，VPLS(Virtual Private LAN Service)とも呼ばれます。カスタマサイトから見ると，MPLS網は巨大なLANスイッチとみなすことができます。そのため，各エッジルータはカスタマサイト内装置(PCやWSなど)のMACアドレスを学習する必要があります。現在，IETFではこの接続を実現するために，LDPを拡張する方式やBGPを拡張する方式など，複数の方式の標準化を進めています。三つのカスタマサイトから成るMulti Point接続の概要を次の図に示します。

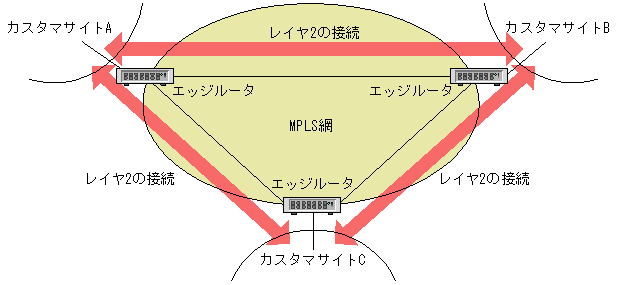

図19-2　Multi Point接続の概要
