MPLSを利用するには,LSR(Label Switched Router)と呼ぶMPLS機能をサポートするルータでMPLS網を構成します。MPLSのパスであるLSPは,FECごとにMPLS網の出入口ルータ間に設定します。LSPは入口ルータから出口ルータの単方向データ転送のコネクションです。
LSPの入口ルータは,FECの一致を検出するとLSPの識別子としてIPパケットにラベルと呼ばれるヘッダを付けて送信します。ラベル値はATMネットワークのVPI/VCIやフレームリレーネットワークのDLCI(Data Link Connection Identifier)と同様,MPLS網内のルータでのユニーク性が確保されるように適切に決定する必要があります。中継ルータ(コアルータ)では受信側と送信側のラベル値の対応表が保持されます。LSPの出口ルータでは通常の中継処理を行いますが,MPLSの中継ルータではラベルだけで中継先が決定できるため,高速に転送できます。

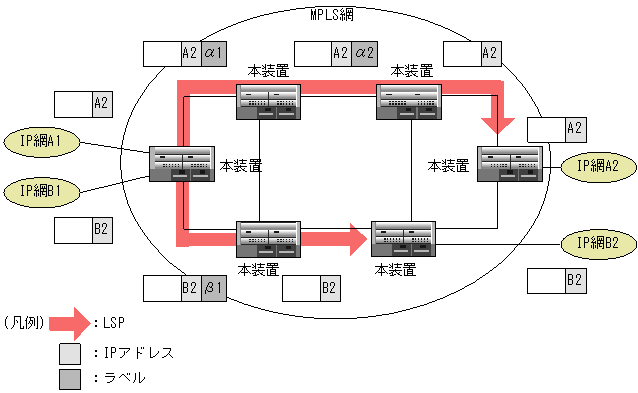

MPLSのネットワーク構成を次の図に示します。
図17-1 MPLSのネットワーク構成
