12.3 IPv4マルチキャスト中継機能

マルチキャストパケットの中継処理はマルチキャスト中継エントリに従ってハードウェアおよびソフトウェアで行います。一度中継したマルチキャストパケットの中継情報はハードウェアのマルチキャスト中継エントリに登録されます。マルチキャスト中継エントリに登録されたパケットはハードウェアで中継を行い,登録されていないパケットはソフトウェアのマルチキャスト経路情報から生成したマルチキャスト中継エントリに従って中継を行います。

<この節の構成>
(1) ハードウェアによるマルチキャストパケット中継処理
(2) ソフトウェアによるマルチキャストパケット中継処理
(3) マルチキャスト経路情報またはマルチキャスト中継エントリの検索
(4) ネガティブキャッシュ

(1) ハードウェアによるマルチキャストパケット中継処理

ハードウェアで行うマルチキャストパケット中継処理には次の機能があります。

(2) ソフトウェアによるマルチキャストパケット中継処理

(3) マルチキャスト経路情報またはマルチキャスト中継エントリの検索

受信したマルチキャストパケットのDA(宛先グループアドレス)とSA(送信元アドレス)に該当するエントリをマルチキャスト経路情報またはマルチキャスト中継エントリから検索します。マルチキャスト経路情報またはマルチキャスト中継エントリの検索方法を次の図に示します。

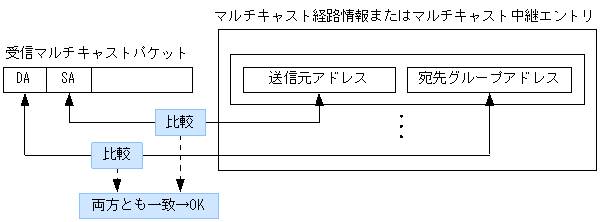

図12-7 マルチキャスト経路情報またはマルチキャスト中継エントリの検索方法

[図データ]

(4) ネガティブキャッシュ

ネガティブキャッシュは,中継できないマルチキャストパケットをハードウェアによって廃棄する機能です。ネガティブキャッシュは中継先インタフェースの存在しない中継エントリです。ネガティブキャッシュは,中継できないマルチキャストパケットを受信すると,ハードウェアに登録します。その後,登録したマルチキャストパケットと同じアドレスのマルチキャストパケットを受信すると,そのパケットをハードウェアによって廃棄します。これによって,大量の中継できないマルチキャストパケットを受信しても,それを原因とする負荷上昇を抑えられます。
