12.2.2　IGMP動作

＜この項の構成＞

(1)　IGMPv2の動作

(2)　IGMPv3の動作

(1)　IGMPv2の動作

IGMPv2メッセージを使用したIGMPv2の動作を次に示します。

• IPv4マルチキャストルータは，IPv4マルチキャストメンバーシップの情報を得るため，定期的に直接接続するインタフェース上にMulticast Membership Query（General Query）メッセージを全マルチキャストホスト224.0.0.1宛てに送信します。
• ホストからMulticast Membership Reportを受信すると，IPv4マルチキャストルータはメンバーシップリストにそのグループを追加します。
• Multicast Leave Groupメッセージを受信するとそのグループをメンバーシップリストから削除します。

IGMPv2グループの参加・離脱を次の図に示します。

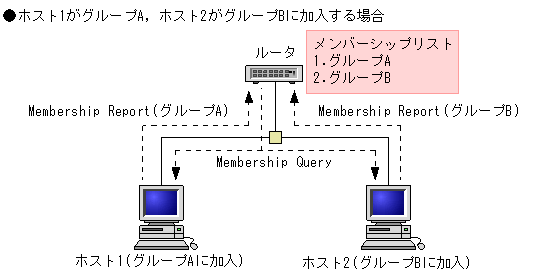

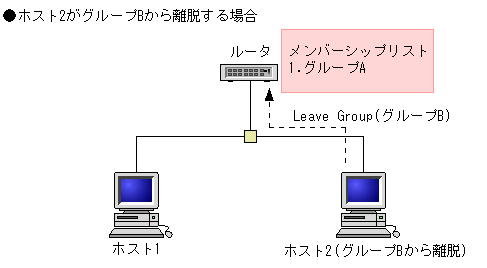

図12-3　IGMPv2グループの参加・離脱

(2)　IGMPv3の動作

IGMPv3メッセージを使用したIGMPv3の動作を次に示します。

• IPv4マルチキャストルータは，IPv4マルチキャストメンバーシップの情報を得るため，定期的に直接接続するインタフェース上にVersion 3 Multicast Membership Query (General Query)メッセージを全マルチキャストホスト224.0.0.1宛てに送信します。
• ホストはVersion 3 Multicast Membership Report（State Change ReportおよびCurrent State Report）を224.0.0.22宛てに送信します。
• ホストからVersion 3 Multicast Membership Report（State Change Report）メッセージを受信するとIPv4マルチキャストルータはGroup Recordタイプの内容に応じてメンバーシップへのグループ追加，またはメンバーシップからのグループ削除を行います。
• ホストはVersion 3 Multicast Membership Queryを受信すると，グループへの参加状況をVersion 3 Multicast Membership Report（Current State Report）で応答します。

ホストからのIGMPv3 Reportメッセージ送信動作を次の図に示します。

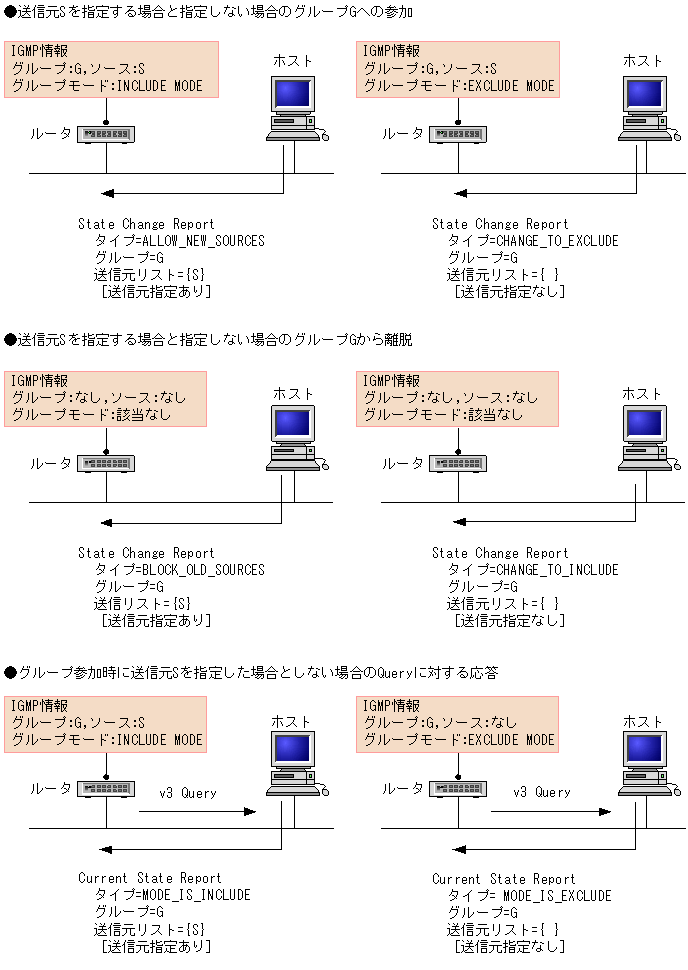

図12-4　IGMPv3グループの参加・離脱動作
