11.2.7　経路監視

セッションの状態がUpになると，ネゴシエーションによって決定した送信間隔でBFDパケットを2装置間で相互に送信します。このBFDパケットを障害検出時間の間受信しない場合は，2装置間の経路に障害が発生したと見なし，セッションの状態をDownにします。なお，本装置は障害を検出するとルーティング制御機能に通知します。

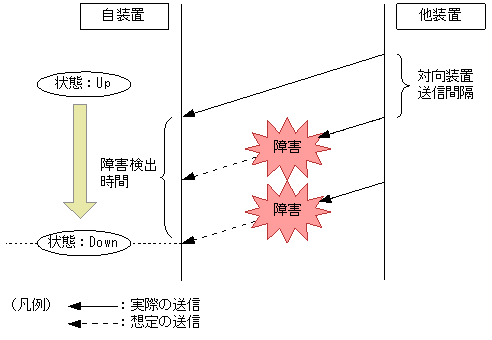

図11-5　BFDパケットロスによる障害の検出

障害検出後の動作は，BFDセッションが監視している経路によって異なります。

• BFDセッションがスタティックルートの経路監視をしていた場合
  障害を検出しても，セッションの確立を要求するBFDパケットの送信は継続します。
  対向装置から応答があった場合，セッションの確立と同様の処理を行い，セッションの再確立を試みます。再確立した場合，確立時と同様にルーティング制御機能に対して通知を行います。

• BFDセッションがOSPFネイバーの経路監視をしていた場合
  障害を検出したセッションに対してはBFDパケットの送信を停止します。ルーティング制御機能から再びセッション確立の要求を受け取ると，BFDパケットの送信を再開します。
