7.2.1　IPアドレス付与単位

本装置でIPアドレスを付与する単位をインタフェースと呼びます。最も基本的な接続形態では，回線に接続するポートに対して一つのインタフェースを設定します。1個のインタフェースに1個のIPアドレスを設定します。ただし，例外としてイーサネットのマルチホーム接続では，1個のインタフェースに複数のIPアドレスを設定できます。

イーサネットのネットワークへの接続形態は，ブロードキャスト型です。一方，トンネルインタフェース，RMイーサネットのダイアルアップIP接続インタフェースはポイント−ポイント型です。

＜この項の構成＞
(1)　ブロードキャスト型の接続
(2)　ブロードキャスト型のマルチホーム接続

(1)　ブロードキャスト型の接続

1インタフェースに対して1個のIPアドレスを設定します。したがって，1物理回線が接続するネットワークが1個のIPサブネットになります。インタフェースとIPサブネットの関係を次の図に示します。

図7-2　インタフェースとIPサブネットの関係(ブロードキャスト接続)

[図データ]

(2)　ブロードキャスト型のマルチホーム接続

一つの物理回線に対して，一つのインタフェースを設定し，さらにそのインタフェースに対して複数のIPアドレスを設定します。これによって，1物理回線内でのルーティングができます。インタフェースとIPサブネットの関係を次の図に示します。

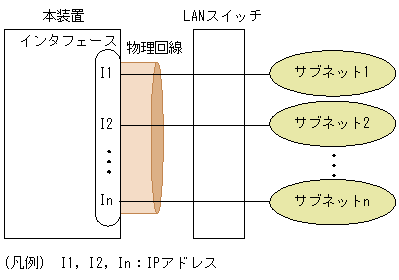

図7-3　インタフェースとIPサブネットの関係(マルチホーム接続)

[図データ]
