34.1.3　ネットワーク構築例

ネットワーク・パーティションでは様々なネットワークを構築できます。本項では，代表的なネットワーク・パーティションの適用事例を基にネットワークの構築方法を説明します。

＜この項の構成＞

(1)　Ring Protocolを使用したネットワーク・パーティション

(2)　レイヤ3集約装置の増設

(3)　レイヤ2プロトコルを使用しない構築

(4)　エクストラネットの実現

(5)　GSRPを使用したネットワーク・パーティション

(1)　Ring Protocolを使用したネットワーク・パーティション

ネットワーク・パーティションに最も適した構築方法の一つとして，Ring Protocolを使用した構成があります。Ring Protocolを使用することで，障害発生に伴う経路切り替えを高速に行うことができ，信頼性の高いネットワークを構築できます。また，レイヤ3機能を一つの拠点に集中させることでネットワーク運用が容易になる利点もあります。

Ring Protocolを使用したネットワーク・パーティションの構築例を次の図に示します。図中のユーザAとユーザBは異なるVPNで，互いに通信できないようにする例です。

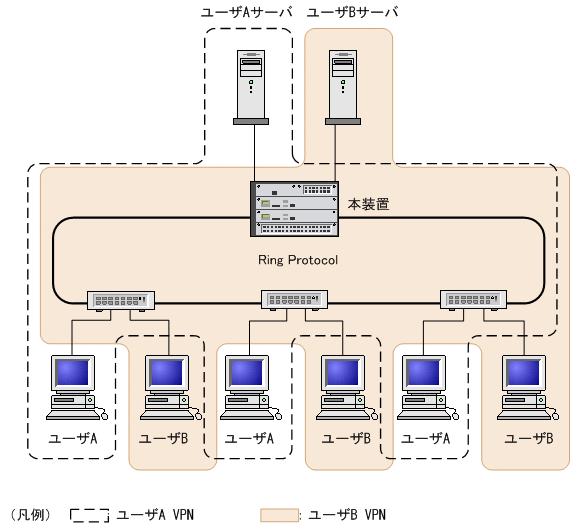

図34-3　Ring Protocolを使用したネットワーク・パーティション

(2)　レイヤ3集約装置の増設

ネットワーク全体で扱うVRF数や拠点数が多くなった場合，レイヤ3機能を持つ装置を増設することで分散して収容できます。また，信頼性が要求される装置ではVRRPを動作させることで，さらに信頼性を向上できます。

レイヤ3集約装置を増設する構築例を次の図に示します。

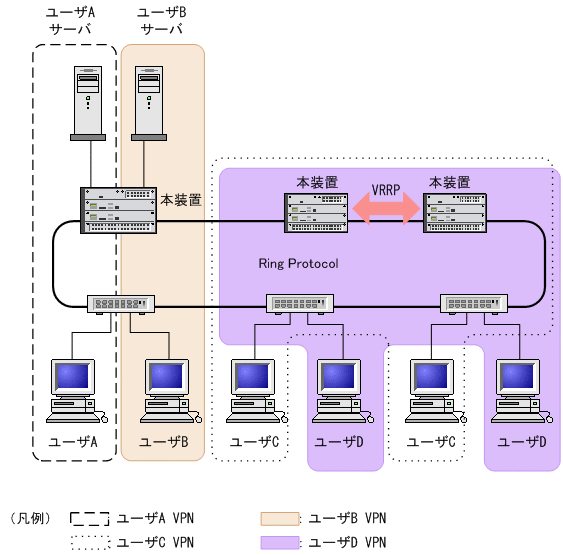

図34-4　レイヤ3集約装置の増設

(3)　レイヤ2プロトコルを使用しない構築

レイヤ2プロトコルを使用しないネットワークでも，VRF機能は使用できます。Ring Protocolを使用する場合と比較すると，多くのVRFを同時に動作させられます。

レイヤ2プロトコルを使用しない構築例を次の図に示します。

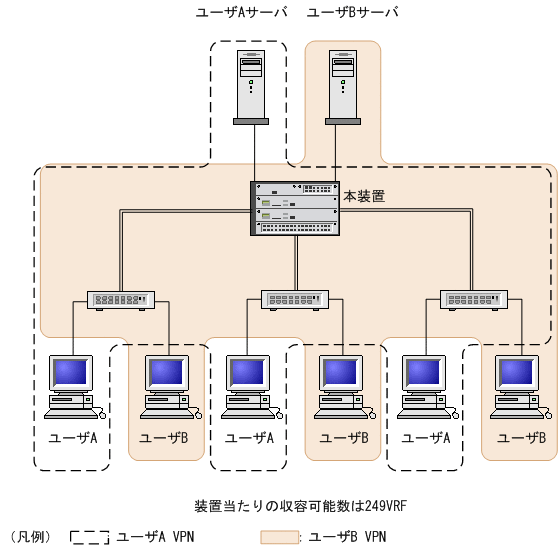

図34-5　レイヤ2プロトコルを使用しない構築

(4)　エクストラネットの実現

エクストラネットでは，VRF間の通信を遮断しながら，特定のVRF間だけ通信できるようにします。これによって，ユーザ間のセキュリティを保った状態で共通サーバへのアクセスを許可するネットワークが構築できます。

エクストラネットの実現には，次に示すVRF間中継技術のどれかを使います。

• VRF間の経路交換
• VRF間にわたるスタティックルーティング
• ポリシーベースルーティング

エクストラネットの構築例を次の図に示します。

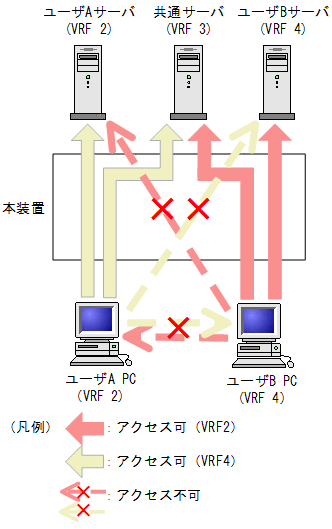

図34-6　経路交換によるエクストラネット

• ユーザA（VRF2）とユーザB（VRF 4）は経路情報が分離されているため通信できません。
• ユーザA（VRF 2）と共通サーバ（VRF 3），およびユーザB（VRF 4）と共通サーバ（VRF 3）はそれぞれ経路交換しているため通信できます。

上記の場合，本装置で持つ経路情報と情報交換の流れについて，次の図に示します。

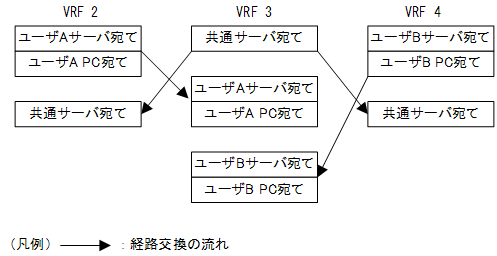

図34-7　本装置の経路情報

(5)　GSRPを使用したネットワーク・パーティション

VRFでは冗長化機能としてGSRPを使用できます。GSRPを使用すると，障害発生に伴う装置切り替えを高速に行うことができ，信頼性の高いネットワークを構築できます。また，レイヤ2とレイヤ3の冗長化を一つの機能で実現できる利点もあります。

GSRPを使用したネットワーク・パーティションの構築例を次の図に示します。図中のユーザAとユーザBは異なるVPNで，互いに通信できないようにする例です。

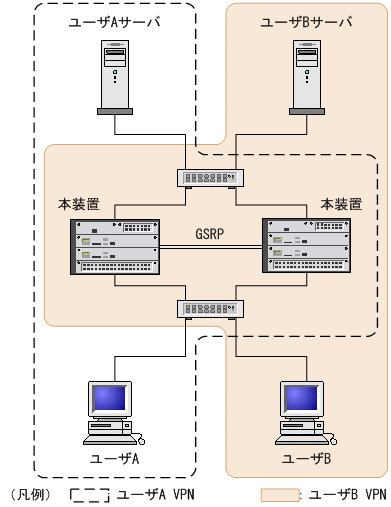

図34-8　GSRPを使用したネットワーク・パーティション
