コンフィグレーションガイド Vol.3

31.6.3　適応ネットワーク構成例

＜この項の構成＞

(1)　IPv6 PIM-SMを使用する構成

(2)　IPv6 PIM-SSMを使用する構成

(1)　IPv6 PIM-SMを使用する構成

本構成は次の場合に適応します。

• マルチキャストパケットを送信するユーザを限定しない場合
• マルチキャストパケットを送信するユーザが多数存在する場合

［ネットワークの環境］

1. 前提条件としてすべてのルータでIPv6ユニキャストルーティングプロトコルの動作が必要です。
2. 本装置間のIPv6マルチキャストルーティングプロトコルはIPv6 PIM-SMを使用します。
3. 各グループと本装置間のグループ管理制御はMLDv1またはMLDv2を使用します。
4. 一つの装置をランデブーポイントおよびBSRとします。

［構成図］

構成図を次に示します。

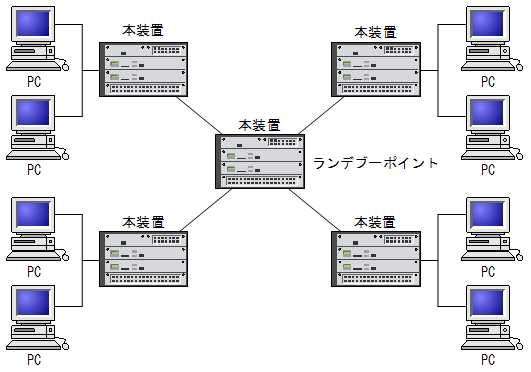

図31-25　IPv6 PIM-SMを使用する構成図

(2)　IPv6 PIM-SSMを使用する構成

本構成は次の場合に適応します。

• マルチキャストパケットを送信するユーザを限定する場合（主に配信サーバなど）
• マルチキャストを受信するユーザがMLDv2対応で送信するサーバのアドレスを指定できる場合
• ブロードバンドマルチキャスト通信を行う場合
• 多チャンネルマルチキャスト通信を行う場合

［ネットワークの環境］

1. 前提条件としてすべてのルータでIPv6ユニキャストルーティングプロトコルの動作が必要です。
2. 本装置間のIPv6マルチキャストルーティングプロトコルはIPv6 PIM-SSMを使用します。IPv6 PIM-SSMはPIM-SMの拡張機能です。
3. 本装置とグループ間のグループ管理制御はMLDv1またはMLDv2を使用します（MLDv1またはMLDv2（EXCLUDEモード）を使用する場合は，SSMを連携動作させる設定が必要です）。

［構成図］

構成図を次に示します。

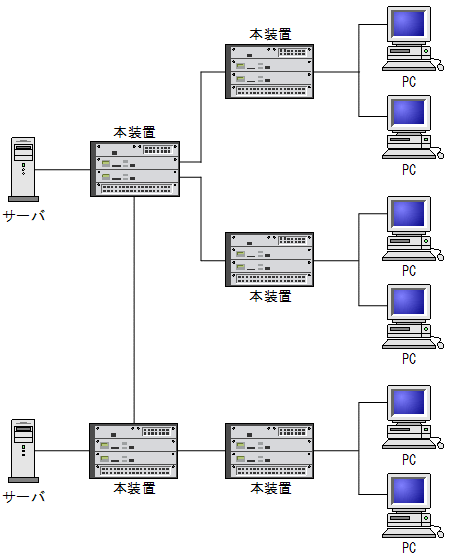

図31-26　IPv6 PIM-SSMを使用する構成図
