15.1.16　VRFでのIPv4 PIM-SSMの設定【OP-NPAR】

＜この項の構成＞
(1)　IPv4 PIM-SSMアドレスの設定
(2)　IGMPv2/IGMPv3（EXCLUDEモード）でIPv4 PIM-SSMを連携動作させる設定

(1)　IPv4 PIM-SSMアドレスの設定

［設定のポイント］
VRFで，本装置でIPv4 PIM-SSMを使用するには，グローバルコンフィグレーションモードで次の設定をします。本設定によってIPv4 PIM-SMが設定されたVRFのインタフェースでは，指定したSSMアドレス範囲でIPv4 PIM-SSMが動作します。本装置で使用できるSSMアドレス設定はVRFごとに一つだけです。例として，VRF 10でIPv4 PIM-SSMが動作するSSMアドレス範囲をデフォルト（232.0.0.0/8）で使用する設定を示します。

［コマンドによる設定］
  1. (config)# ip pim vrf 10 ssm default
    VRF 10でIPv4 PIM-SSMを使用できるようにします（SSMアドレス範囲は232.0.0.0/8となります）。
    　

(2)　IGMPv2/IGMPv3（EXCLUDEモード）でIPv4 PIM-SSMを連携動作させる設定

［設定のポイント］
IGMPv2/IGMPv3（EXCLUDEモード）ではソースアドレスを特定できないため，IPv4 PIM-SSMへの連携ができません。本装置では，IPv4 PIM-SSMが動作するグループアドレスとソースアドレスを設定することでIPv4 PIM-SSMへの連携を行います。本機能はVRFごとに設定します。IPv4 PIM-SSMが動作するグループアドレスは，IPv4 PIM-SSMアドレスの設定で該当VRFに指定したSSMアドレス範囲内である必要があります。例として，VPN 2にVRF 10を対応させ，VPN 2で使用するグループアドレスを232.10.10.1，同一VPN内で二つのサーバを使用する場合，サーバ1のソースアドレスを10.1.2.2，サーバ2のソースアドレスを10.2.1.2としたIPv4 PIM-SSM構成例を次の図に示します。

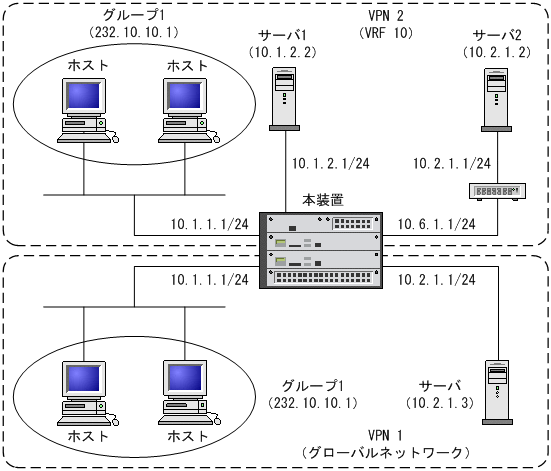

図15-5　VRFでのIPv4 PIM-SSM構成例

[図データ]

［コマンドによる設定］
  1. (config)# access-list 2 permit 232.10.10.1
    グループアドレスを指定したアクセスリストを作成します。
    　
  2. (config)# ip igmp ssm-map vrf 10 static 2 10.1.2.2
    (config)# ip igmp ssm-map vrf 10 static 2 10.2.1.2
    VPN 2でIPv4 PIM-SSMが動作するグループアドレス，およびサーバ1とサーバ2のソースアドレスをVRF 10に設定します（グループアドレスは手順1で作成したアクセスリストを指定します）。
    　
  3. (config)# ip igmp vrf 10 ssm-map enable
    VRF 10でIGMPv2/IGMPv3（EXCLUDEモード）でIPv4 PIM-SSMを使用できるようにします。
    　
