27.2.2 CFMの設定(複数ドメイン)

複数ドメインを設定する手順を説明します。ここでは,次の図に示す本装置Aの設定例を示します。

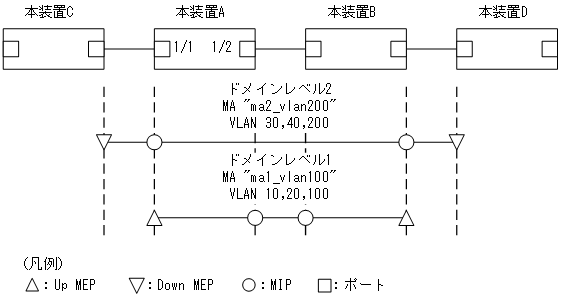

図27-31 CFMの設定例(複数ドメイン)

[図データ]

<この項の構成>
(1) 複数ドメインおよびドメインごとのMAの設定
(2) MEPおよびMIPの設定
(3) ポートのCFMの停止
(4) CCの設定

(1) 複数ドメインおよびドメインごとのMAの設定

[設定のポイント]
複数のドメインがある場合,低いドメインレベルのドメインから設定します。MAの設定はドメインレベルとMA識別番号,ドメイン名称,およびMA名称を対向装置と一致させる必要があります。設定が異なる場合,本装置と対向装置は同一MAと判断されません。
MAのプライマリVLANには,本装置のMEPからCFM PDUを送信するVLANを設定します。
primary-vlanパラメータが設定されていない場合は,vlan-groupパラメータで設定されたVLANの中から,最も小さなVLAN IDを持つVLANがプライマリVLANになります。

[コマンドによる設定]
  1. (config)# ethernet cfm domain level 1 direction-up
    (config-ether-cfm)# domain name str operator_1
    ドメインレベル1とMEPの初期状態をUp MEPにすることを設定します。コンフィグレーションイーサネットCFMモードに移行し,ドメイン名称を設定します。

  2. (config-ether-cfm)# ma 1 name str ma1_vlan100
    (config-ether-cfm)# ma 1 vlan-group 10,20,100 primary-vlan 100
    (config-ether-cfm)# exit
    MA1でMA名称,MAに所属するVLAN,プライマリVLANを設定します。

  3. (config)# ethernet cfm domain level 2
    (config-ether-cfm)# domain name str operator_2
    (config-ether-cfm)# ma 2 name str ma2_vlan200
    (config-ether-cfm)# ma 2 vlan-group 30,40,200 primary-vlan 200
    (config-ether-cfm)# exit
    ドメインレベル2とMEPの初期状態をDown MEPにすることを設定します。
    MA2でMA名称,MAに所属するVLAN,プライマリVLANを設定します。


(2) MEPおよびMIPの設定

[設定のポイント]
MEPおよびMIPの設定数は,収容条件数以内に収まるように設定してください。
設定したMEPおよびMIPの運用を開始するには,装置のCFMを有効にする設定が必要になります。

[コマンドによる設定]
  1. (config)# interface gigabitethernet 1/1
    (config-if)# ethernet cfm mep level 1 ma 1 mep-id 101
    (config-if)# ethernet cfm mip level 2
    (config-if)# exit
    (config)# interface gigabitethernet 1/2
    (config-if)# ethernet cfm mip level 1
    (config-if)# exit
    ポート1/1に,ドメインレベル1,MA1に所属するMEPを設定します。また,ドメインレベル2のMIPを設定します。ポート1/2にドメインレベル1のMIPを設定します。

  2. (config)# ethernet cfm enable
    本装置のCFMの運用を開始します。


(3) ポートのCFMの停止

[設定のポイント]
一時的にポートのCFMを停止したい場合に設定します。

[コマンドによる設定]
  1. (config)# interface gigabitethernet 1/1
    (config-if)# no ethernet cfm enable
    (config-if)# exit
    ポート1/1のCFMを停止します。


(4) CCの設定

[設定のポイント]
ethernet cfm cc enableコマンドの設定直後から,CCが動作します。

[コマンドによる設定]
  1. (config)# ethernet cfm cc level 1 ma 1 interval 10s
    (config)# ethernet cfm cc level 1 ma 1 enable
    ドメインレベル1,MA1で,CCMの送信間隔を10秒に設定したあとにCCの動作を開始します。
