20.1.1　冗長化時の装置構成

本装置では，搭載した2枚のNIFをグループ化（NIF冗長グループと呼びます）して，それぞれのNIFを運用系または待機系に分けられます。また，グループ化したNIFのポートにリンクアグリゲーションを設定して，冗長化ができます。このため，障害に対する信頼性を向上できるだけでなく，待機系NIFの電力供給を完全にOFF（コールドスタンバイ）にして，消費電力をほぼ0（ゼロ）に抑えられます。

NIF冗長グループ内での運用系および待機系のNIF数と，どのNIFが運用系になるかは，コンフィグレーションで設定する最大待機系NIF数とNIF優先度によって決まります。

NIF冗長グループ

一つのNIF冗長グループにNIFは2枚まで所属できます。各NIFが所属できるNIF冗長グループは一つだけです。なお，NIF種別が異なる場合でも，同じNIF冗長グループに所属できます。

最大待機系NIF数

NIF冗長グループに所属するNIFのうち，待機状態となるNIFの最大枚数です。

NIF優先度

NIF冗長グループに所属する各NIFの優先度です。値が小さいほど優先度が高くなり，優先度の高いNIFが運用系になります。

シリーズごとの冗長構成でのインタフェースを次の図に示します。

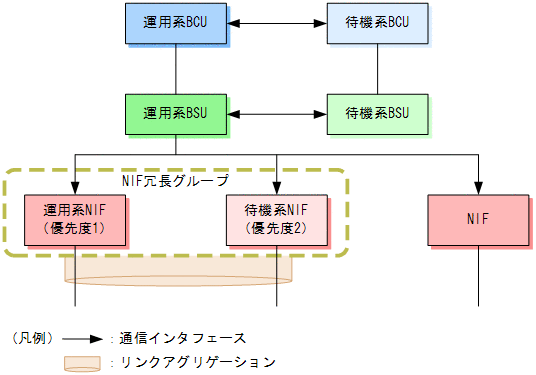

図20-1　BCU-BSU-NIF間の冗長構成でのインタフェース

運用系および待機系のNIFはそれぞれ独立したインタフェースでBSUと接続し，パケット転送を行います。

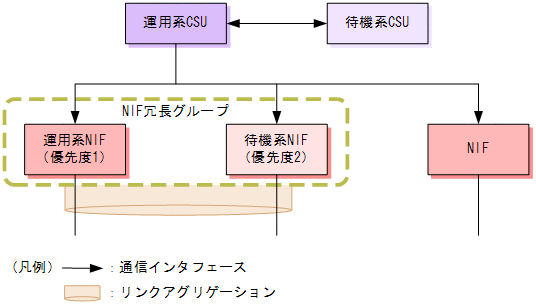

図20-2　CSU-NIF間の冗長構成でのインタフェース

運用系および待機系のNIFはそれぞれ独立したインタフェースでCSUと接続し，パケット転送を行います。
