17.1.1　冗長化時の装置構成

基本制御機構（BCU），制御スイッチング機構（CSU）または管理スイッチング機構（MSU）を冗長化（二重化）する場合，AX6700SシリーズではBCUを，AX6600SシリーズではCSUを，AX6300SシリーズではMSUをそれぞれ2枚実装します。2枚のボードそれぞれが運用系システム，待機系システムとして動作します。二重化構成では装置の管理機能を持つシステム部位の二重化と，装置を構成するボード間の通信インタフェースを冗長化することができ，障害に対する信頼性を高めることができます。運用系システムに障害が発生した場合，運用系と待機系の切り替えを行い，待機系システムが新運用系システムとなって運用を始めます。

シリーズごとの冗長構成でのインタフェースを次の図に示します。

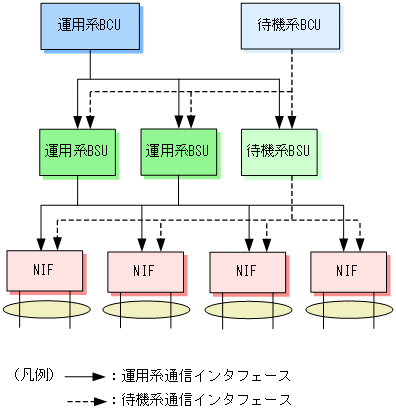

図17-1　BCU-BSU間の冗長構成でのインタフェース

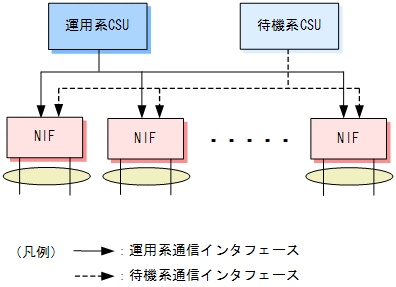

図17-2　CSU-NIF間の冗長構成でのインタフェース

図17-3　MSU-NIF間の冗長構成でのインタフェース
