12.2.1　固定VLANモード

認証対象端末が認証前のときは，MACアドレステーブルに登録されず，接続されたVLAN内へ通信できない状態です。認証が成功すると，端末のMACアドレスをMACアドレステーブルに登録し，VLAN内へ通信できるようになります。

本装置では，認証ポートとして次のポートを設定できます。

• アクセスポート
• トランクポート

なお，トランクポートに入ってきたTaggedフレームおよびUntaggedフレームの扱いは次のようになります。

• 認証時のフレームがTaggedフレームの場合，認証成功後，VLAN Tagで示されたVLANに通信できます。
• 認証時のフレームがUntaggedフレームの場合，認証成功後，ネイティブVLANに通信できます。

　

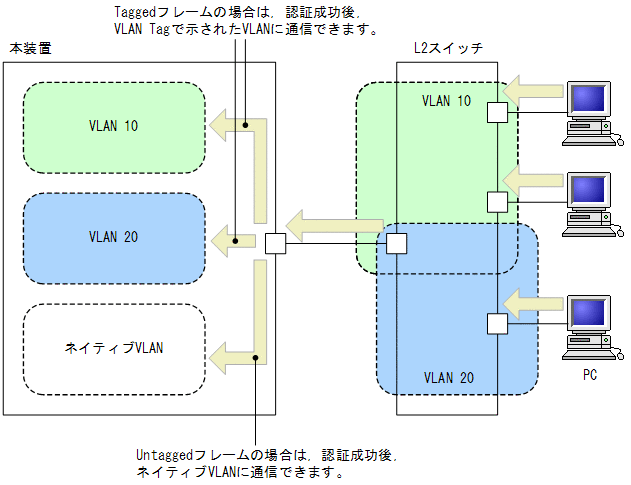

図12-1　TaggedフレームおよびUntaggedフレームの扱い

＜この項の構成＞

(1)　ローカル認証方式

(2)　RADIUS認証方式

(1)　ローカル認証方式

ローカル認証方式は，MAC認証の対象となるポートで受信したフレームの送信元MACアドレスと，内蔵MAC認証DBに登録されているMACアドレスとを照合し，一致していれば認証成功として通信を許可する方式です。

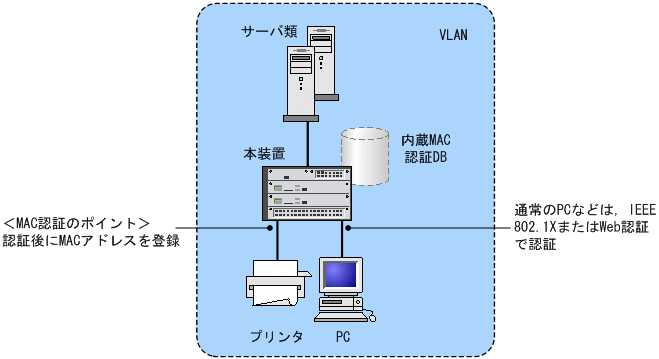

図12-2　固定VLANモードのローカル認証方式の構成

なお，ローカル認証方式には，MACアドレスだけで照合する方法と，MACアドレスとVLAN IDとの組み合わせで照合する方法があります。これらの方法は，コンフィグレーションコマンドmac-authentication vlan-checkで選択できます。

MACアドレスとVLAN IDによる照合時の設定条件を次の表に示します。

表12-1　固定VLANモードのローカル認証方式のVLAN ID照合

コンフィグレーション コマンド設定	内蔵MAC認証DBのVLAN ID設定
	有り	無し
有り	MACアドレスとVLAN IDで照合します。	MACアドレスだけで照合します。
無し	MACアドレスだけで照合します。	MACアドレスだけで照合します。

(2)　RADIUS認証方式

RADIUS認証方式は，MAC認証の対象となるポートで受信したフレームの送信元MACアドレスと，RADIUSサーバに登録されているMACアドレスとを照合し，一致していれば認証成功として通信を許可する方式です。

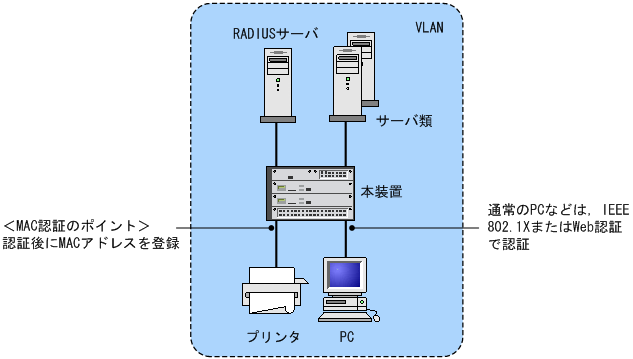

図12-3　固定VLANモードのRADIUS認証方式の構成

なお，RADIUS認証方式には，MACアドレスだけで照合する方法と，MACアドレスとVLAN IDとの組み合わせで照合する方法があります。これらの方法は，コンフィグレーションコマンドmac-authentication vlan-checkで選択できます。

MACアドレスとVLAN IDによる照合時の設定条件を次の表に示します。

表12-2　固定VLANモードのRADIUS認証方式のVLAN ID照合

コンフィグレーション コマンド設定	動作
有り	MACアドレスとVLAN IDで照合します。
無し	MACアドレスだけで照合します。

また，RADIUSへの問い合わせに用いるパスワードは，コンフィグレーションコマンドmac-authentication passwordで設定できます。なお，コンフィグレーションコマンドmac-authentication passwordが設定されていない場合は，認証を行うMACアドレスをパスワードとして用います。
