コンフィグレーションガイド Vol.2

7.2.2　同一ポート内での共存

同一ポートに各レイヤ2認証の対象ポートとして設定された場合，どの認証モードの組み合わせであれば動作するかを次に示します。

• 固定VLANモードの共存
• ダイナミックVLANモードの共存
• レガシーモードの共存

＜この項の構成＞

(1)　同一ポートの固定VLANモードの共存

(2)　同一ポートのダイナミックVLANモードの共存

(3)　同一ポートのレガシーモードの共存

(1)　同一ポートの固定VLANモードの共存

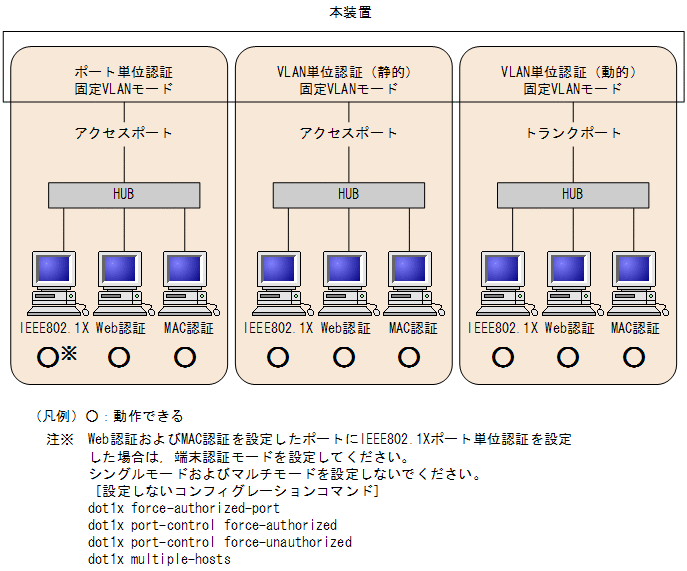

図7-1　同一ポートの固定VLANモードの共存

表7-4　同一ポートの固定VLANモードの共存

ポートの種類	IEEE802.1X		Web認証 （固定VLANモード）	MAC認証
	ポート単位認証	VLAN単位認証 （静的）
アクセスポート	○※	−	○	○
	−	○	○	○
チャネルグループのポート（アクセスポート）	○	×	−	−
	−	○	−	−
トランクポート	−	○	○	○
チャネルグループのポート（トランクポート）	−	○	−	−
上記以外	−	−	−	−

（凡例）

○：動作できる

×：コンフィグレーションで設定できるが動作できない

−：コンフィグレーションで設定できない

注※

Web認証およびMAC認証を設定したポートにIEEE802.1Xのポート単位認証を設定した場合は，端末認証モードを設定してください。シングルモードおよびマルチモードを設定しないでください。

［設定しないコンフィグレーションコマンド］

dot1x force-authorized-port

dot1x port-control force-authorized

dot1x port-control force-unauthorized

dot1x multiple-hosts

［表の見方の一例］

接続先がアクセスポートの場合，IEEE802.1Xのポート単位認証，Web認証（固定VLANモード），MAC認証の三つの認証モードを同一ポートで利用できます。または，IEEE802.1XのVLAN単位認証（静的），Web認証（固定VLANモード），MAC認証の三つの認証モードを同一ポートで利用できます。

(2)　同一ポートのダイナミックVLANモードの共存

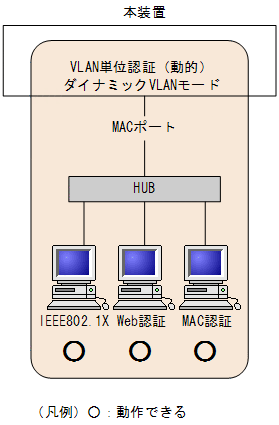

図7-2　同一ポートのダイナミックVLANモードの共存

表7-5　同一ポートのダイナミックVLANモードの共存

ポートの種類	IEEE802.1X VLAN単位認証（動的）	Web認証 （ダイナミックVLANモード）	MAC認証 （ダイナミックVLANモード）
MACポート	○	○	○
上記以外	×	×	×

（凡例）　○：動作できる　×：動作できない

(3)　同一ポートのレガシーモードの共存

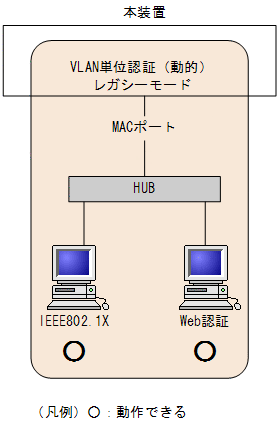

図7-3　同一ポートのレガシーモードの共存

表7-6　同一ポートのレガシーモードの共存

ポートの種類	IEEE802.1X VLAN単位認証（動的）	Web認証 （レガシーモード）
MACポート	○	○
上記以外	×	×

（凡例）　○：動作できる　×：動作できない
