6.1.1　レガシーシェーパの概要

シェーパは，各キューからのフレームの出力順序，および各ポートの出力帯域を制御する機能です。この節で説明するシェーパの位置づけを次の図に示します。

図6-1　シェーパの位置づけ

レガシーシェーパにはNIF種別に応じて，ポート送信キューを備えたレガシーシェーパと，ポート送信キューおよびディストリビューション送信キューを備えたレガシーシェーパの2種類があります。ディストリビューション送信キューを搭載するNIF種別については，「6.10　NIF種別と送信制御機能との対応」を参照してください。レガシーシェーパの機能は，どのキューにあるフレームを次に送信するかを決めるスケジューリングおよびイーサネットインタフェースの帯域をシェーピングするポート帯域制御から構成されます。

レガシーシェーパの概念を次の図に示します。

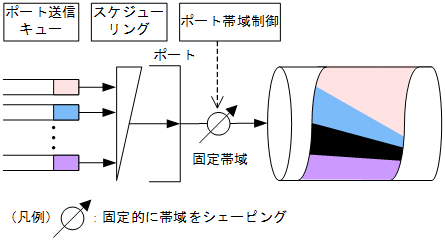

図6-2　レガシーシェーパ（ポート送信キューを搭載）の概念

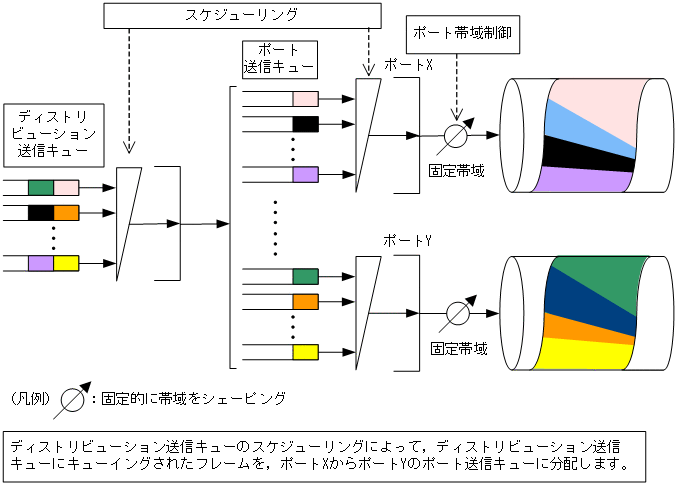

図6-3　レガシーシェーパ（ポート送信キューおよびディストリビューション送信キューを搭載）の概念
