3.1.1　uRPFの概要

uRPFは，受信パケットの送信元アドレスを装置のルーティングテーブルから検索し，ルーティングテーブルになければパケットを廃棄します。uRPFの動作概要を次の図に示します。

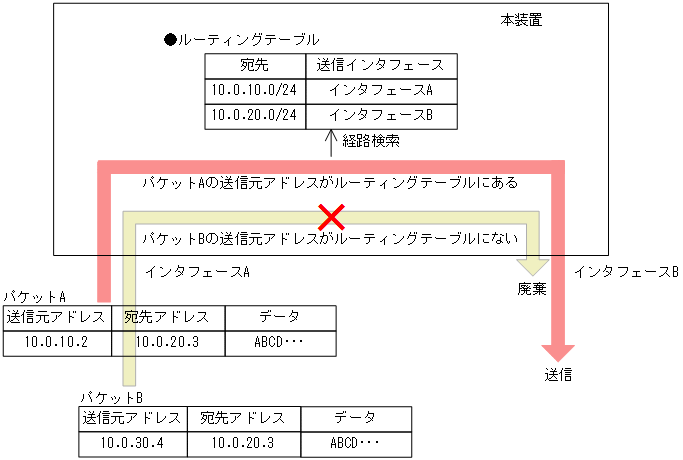

図3-1　uRPFの動作概要

[図データ]

上記の図では，パケットA受信時にuRPF機能が有効であれば，本装置はパケットAの送信元アドレス10.0.10.2をルーティングテーブルから検索します。ルーティングテーブルに10.0.10.2に一致する経路が存在するため，本装置はパケットAを正当なパケットと見なし，通常の経路検索による中継を行います。次項で説明しているStrictモードではさらにインタフェースの妥当性も検証します。

パケットB受信時は，パケットBの送信元アドレス10.0.30.4をルーティングテーブルから検索しますが，マッチする経路が存在しないため，パケットBは廃棄されます。
