27.4.1　MACアドレスの学習

MLD snoopingが設定されたVLANでMLDメッセージを受信することによってマルチキャストMACアドレスをダイナミックに学習します。学習したマルチキャストMACアドレスはMACアドレステーブルに登録します。

＜この項の構成＞

(1)　エントリの登録

(2)　エントリの削除

(1)　エントリの登録

MLDv1 Reportメッセージおよび，MLDv2 Report（加入要求）メッセージを受信すると，メッセージに含まれるマルチキャストグループアドレスからマルチキャストMACアドレスを学習し，MLDv1/MLDv2 Reportメッセージを受信したポートにだけマルチキャストグループ宛てのトラフィックを転送するエントリを作成します。IPv6マルチキャストデータの宛先MACアドレスはIPアドレスの下位32ビットをMACアドレスにコピーして生成します。

IPv6マルチキャストアドレスはマルチキャストグループを識別するグループIDフィールドが112ビット長のフォーマットと32ビット長のフォーマットの2種類が規定されています。グループIDフィールドが112ビット長のアドレスフォーマットを使用する場合は，IPv4マルチキャストアドレスと同様にMACアドレスの重複が発生します。IPv6マルチキャストアドレスとMACアドレスの対応を次の図に示します。

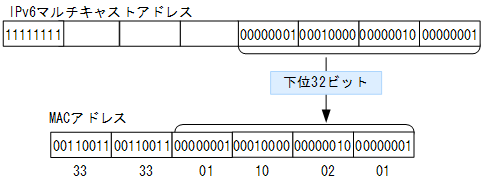

図27-4　IPv6マルチキャストアドレスとMACアドレスの対応

(2)　エントリの削除

学習したマルチキャストMACアドレスは次のどれかの場合に，すべてのポートにグループメンバーが存在しなくなった時点で削除されます。

• MLDv1 Doneメッセージを受信した場合
  MLDv1 Doneメッセージを受信したポートに対して，本装置からGroup-Specific Queryメッセージを1秒間隔で2回送信します（Group-Specific Queryメッセージの送信は，クエリア設定時だけです。未設定時は代表クエリアから送信されます）。応答がない場合にエントリからこのポートだけを削除します（このポートへのマルチキャストトラフィックの中継を抑止します）。VLAN内のすべてのポートにグループメンバーが存在しなくなった場合にエントリ自体を削除します。

• MLDv2 Report（離脱要求）メッセージを受信した場合
  MLDv2 Report（離脱要求）メッセージを受信したポートに対して，本装置からGroup-Specific Queryメッセージを1秒間隔で2回送信します（Group-Specific Queryメッセージの送信は，クエリア設定時だけです。未設定時は代表クエリアから送信されます）。応答がない場合にエントリからこのポートだけを削除します（このポートへのマルチキャストトラフィックの中継を抑止します）。VLAN内のすべてのポートにグループメンバーが存在しなくなった場合にエントリ自体を削除します。ただし，マルチキャストアドレスレコードタイプがBLOCK_OLD_SOURCESのMLDv2 Reportを受信した場合は，次の条件をすべて満たした場合だけ，Group-Specific Queryメッセージの送信および，エントリ削除処理を実行します。
  ・自装置にクエリア設定を行っている
  ・該当するVLANにIPv6マルチキャストを使用していない

• MLDv1/MLDv2 Report（加入要求）メッセージを受信してから一定時間経過した場合
  マルチキャストルータは直接接続するインタフェース上にグループメンバーが存在するかを確認するために，定期的にMLD Queryメッセージを送信します。本装置はルータからのMLD Queryメッセージを受信した場合，VLAN内の全ポートに中継します。MLD Queryメッセージに対する応答がない場合，エントリからこのポートだけを削除します。すべてのポートから応答がない場合は，エントリ自体を削除します。
  本装置ではエントリを削除するタイムアウト時間を260秒（デフォルト値）としています。260秒間MLDv1/MLDv2 Report（加入要求）メッセージを受信しない場合に対応するエントリを削除します。
  タイムアウト時間は次に示す場合に，動的に設定します。

  • 他装置が代表クエリア（MLDv2での運用）
    代表クエリアからのMLDv2 Queryメッセージ（QQICフィールド）から算出します。

  • 自装置が代表クエリアでIPv6マルチキャストを使用
    MLDv1/MLDv2にかかわらず，自装置に設定したQuery Intervalで算出します（ただし，Query Intervalを設定していなければ，デフォルト値での運用となります。）。

  • 他装置が代表クエリア（MLDv1での運用）でIPv6マルチキャストを使用
    該当するVLANにIPv6マルチキャストを使用していれば，自装置に設定したQuery Intervalで算出します（ただし，Query Intervalを設定していなければデフォルト値での運用となります。）。

  また，次の場合，タイムアウト時間はデフォルト値での運用となります。

  • 自装置が代表クエリアでIPv6マルチキャストは未使用
    MLDv1/MLDv2にかかわらず，デフォルト値での運用となります。

  • 他装置が代表クエリア（MLDv1での運用）でIPv6マルチキャストは未使用
    該当するVLANにIPv6マルチキャストを使用していなけれは，デフォルト値での運用となります。この場合，該当するVLANではQuery Intervalを125秒で運用してください。

  注　タイムアウト時間は，Query Interval（QQICフィールドの値）×2+Query Response Intervalで算出します。
