25.2.7　単独動作時の動作概要（レイヤ3冗長切替機能の適用例）

Ring ProtocolとGSRPをそれぞれ異なるVLANで単独動作させている場合は，レイヤ3冗長切替機能でリングネットワークと接続します。この場合の例を次の図に示します。下流ネットワーク（PCなど）から本装置Aでレイヤ3中継し，VLAN 100のリングネットワークを介して上流ネットワークと通信を行っています。このとき，本装置Aに障害が発生すると，下流ネットワークと上流ネットワークは装置B（ダイレクトリンク障害検出機能を設定時）でレイヤ3中継し，VLAN 200のリングネットワークを介して通信を行います。

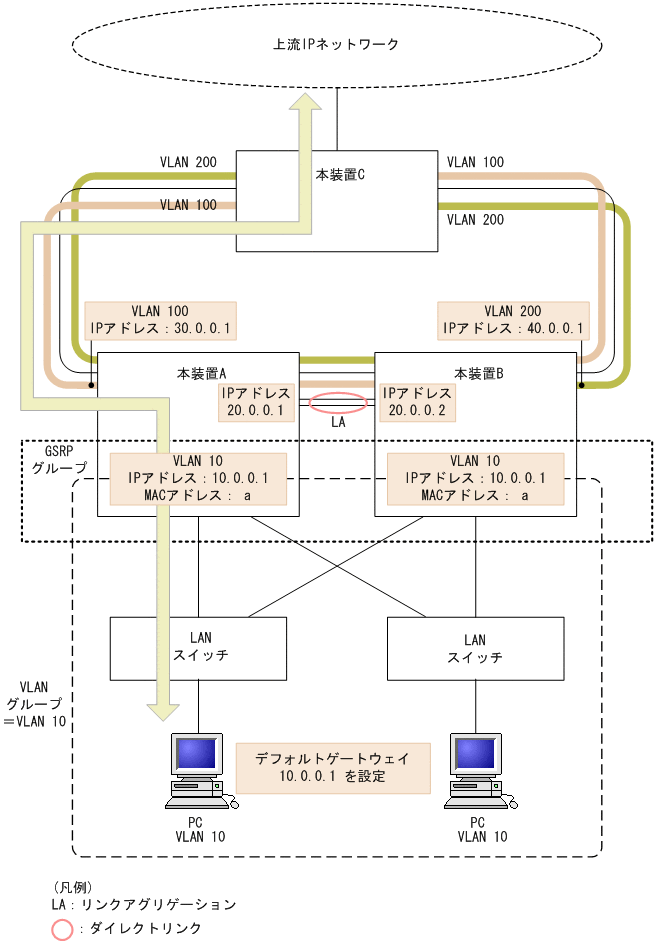

図25-12　レイヤ3冗長切替機能（通常運用時）

[図データ]

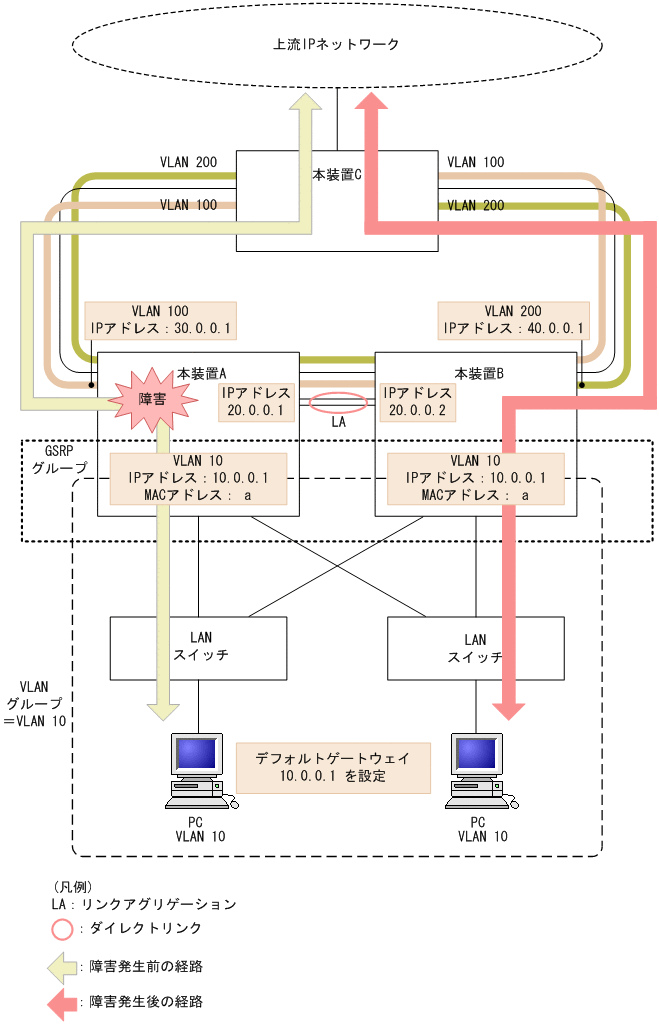

図25-13　レイヤ3冗長切替機能（障害発生時）

[図データ]
