23.5.4　同一装置内でのノード種別混在構成

＜この項の構成＞
(1)　ノード種別の混在設定
(2)　最大マルチリング数

(1)　ノード種別の混在設定

本装置が，二つの異なるリングに属している場合に，一方のリングではマスタノードとして動作し，もう一方のリングではトランジットノードとして動作させることができます。

(2)　最大マルチリング数

本装置を共有リンク非監視リングのマスタノードとしてマルチリング構成にする場合，マルチリング数は16より少なくなります。例えば，同一装置で共有リンク非監視リングのマスタノードだけで構成した場合のマルチリング数は，最大8になります。

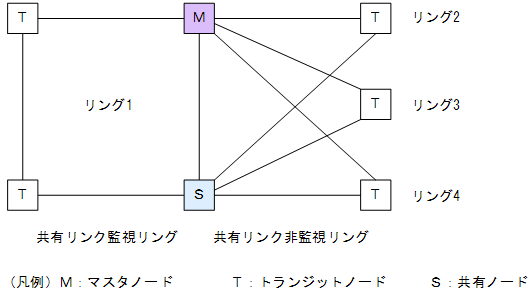

例を次の図に示します。この図では，リング1が共有リンク監視リングに，リング2，リング3およびリング4は共有リンク非監視リングになっています。また，すべてのリングで，同一装置がマスタノードになっています。この場合，この装置での設定可能な残りリング数は9リングになります。

図23-22　共有リンク非監視リングでのマスタノード設定

[図データ]
