20.7.1　概要

送信元のMACアドレス単位にVLANのグループ分けを行います。VLANへのMACアドレスの登録は，コンフィグレーションによる登録と，レイヤ2認証機能による動的な登録ができます。

MAC VLANは，許可した端末のMACアドレスをコンフィグレーションで登録するか，レイヤ2認証機能で認証されたMACアドレスを登録することによって，接続を許可された端末とだけ通信できるように設定できます。

MAC VLANの構成例を次の図に示します。VLANを構成する装置間にトランクポートを設定している場合は，送信元MACアドレスに関係なくVLAN TagによってVLANを決定します。そのため，すべての装置に同じMACアドレスの設定をする必要はありません。装置ごとにMACポートに接続した端末のMACアドレスを設定します。

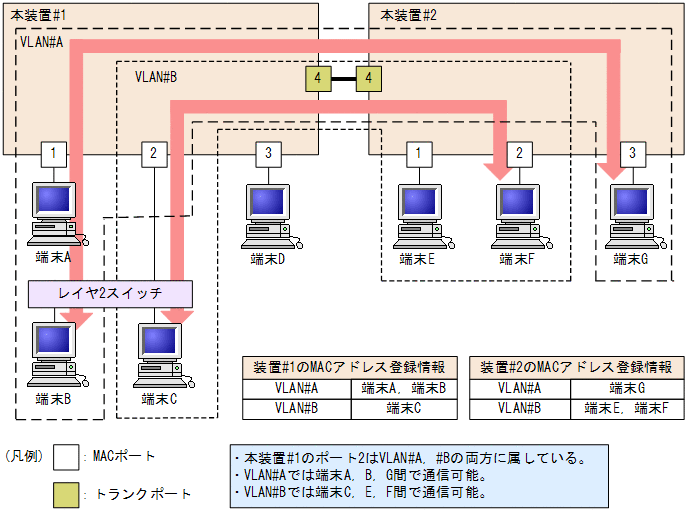

図20-8　MAC VLANの構成例

[図データ]
