12.1.7　ボードの交換

電源をONにしたまま，システム操作パネルからボードの交換を指示できます。交換できるボードは，次のとおりです。

• 待機系BCUボード
• BSUボード
• 待機系CSUボード
• 待機系MSUボード
• NIFボード

電源をONにしたまま，各ボードを交換する手順の概略を次に示します。

1. システム操作パネルからINACT指示を実行して，ボードをinactive状態にする
2. 1.でinactive状態にしたボードの取り外し
3. 交換用ボードの取り付け
4. システム操作パネルからACT指示を実行して，ボードをactive状態にする

ボード交換の詳細な手順については，マニュアル「ハードウェア取扱説明書」を参照してください。

＜この項の構成＞

(1)　ボード交換の選択

(2)　ほかの情報表示の抑制

(3)　inactivateの操作

(4)　activateの操作

(5)　コンフィグレーションについて

(1)　ボード交換の選択

ボードをinactivateする場合

<ACTION>で「INACT」を選択して［ENTR］キーを押すと，inactivateするボードの選択画面を表示します。

ボードをactivateする場合

<ACTION>で「ACT」を選択して［ENTR］キーを押すと，activateするボードの選択画面を表示します。

(2)　ほかの情報表示の抑制

ボードの交換の動作指示を行っている間は，障害情報は表示しません。

(3)　inactivateの操作

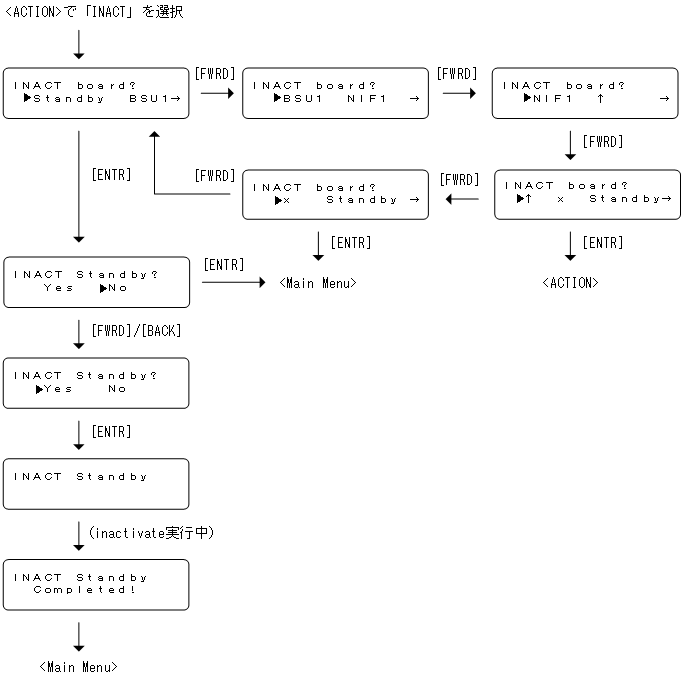

図12-13　inactivateの操作手順【AX6700S】

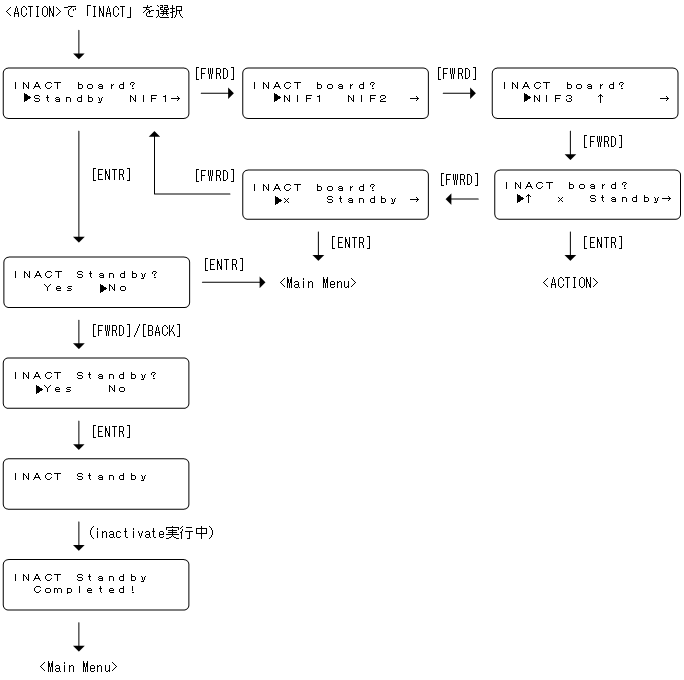

図12-14　inactivateの操作手順【AX6600S】【AX6300S】

(4)　activateの操作

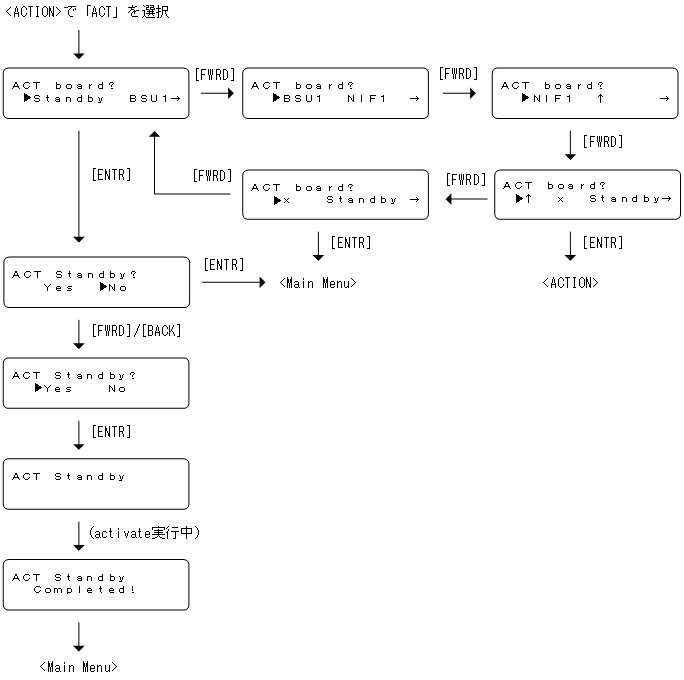

図12-15　activateの操作手順【AX6700S】

図12-16　activateの操作手順【AX6600S】【AX6300S】

(5)　コンフィグレーションについて

NIFボードの交換を実施し，交換前と交換後で異なるNIFボードに交換した場合，交換前と交換後で物理インタフェースの種別が異なるコンフィグレーションについては，交換後のNIFボードに対応した物理インタフェースのコンフィグレーションに自動的に変更されます。その際，変更前に設定されていた物理インタフェースに関連するコンフィグレーションは削除されます。
