4.1.1　運用端末の接続形態

コンソールは本装置のシリアル接続ポート（CONSOLE）に接続します。また，本装置のシリアル接続ポート（AUX）に接続することもできます。コンソールの接続形態を次の図に示します。

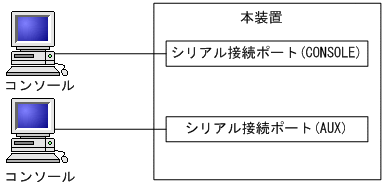

図4-1　コンソールの接続形態

リモート運用端末は，次に示す三つの接続形態がとれます。

• マネージメントポート接続する形態
• 通信ポートが接続するIPネットワークから接続する形態
• シリアル接続ポート（AUX）にダイヤルアップIP接続する形態

リモート運用端末の接続形態を次の図に示します。

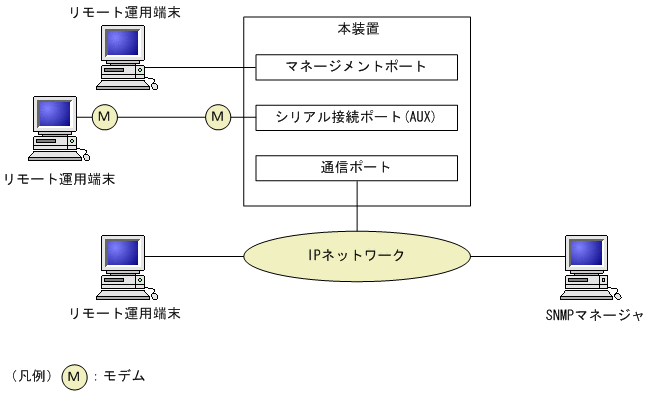

図4-2　リモート運用端末の接続形態

＜この項の構成＞

(1)　シリアル接続ポート（CONSOLE）

(2)　シリアル接続ポート（AUX）

(3)　マネージメントポート

(4)　通信用ポート

(5)　シリアル接続ポート（AUX）にダイヤルアップIP接続

(1)　シリアル接続ポート（CONSOLE）

シリアル接続ポート（CONSOLE）にコンソールを接続します。コンフィグレーションを設定していなくても本ポートを介してログインできるので，初期導入時には本ポートからログインして，初期設定ができます。

(2)　シリアル接続ポート（AUX）

シリアル接続ポート（AUX）にコンソールを接続します。コンフィグレーションを設定していなくても本ポートを介してログインできるので，初期導入時には本ポートからログインして，初期設定ができます。なお，シリアル接続ポート（AUX）から接続した場合，Rom，Boot状態は表示されません。

(3)　マネージメントポート

マネージメントポートを介して，遠隔のリモート運用端末からの本装置に対するログインやSNMPマネージャによるネットワーク管理ができます。このポートを介してtelnet，ssh，ftpなどによって本装置へログインするためには，本装置のコンフィグレーションでIPアドレスおよびリモートアクセスの設定をする必要があります。

(4)　通信用ポート

マネージメントポートと同様の運用ができます。

(5)　シリアル接続ポート（AUX）にダイヤルアップIP接続

リモート運用端末をマネージメントポート接続した場合と同様の運用ができます。本装置やモデムの設定については，「7.1.3　ダイアルアップIP接続」を参照してください。
