2.1.1 装置の外観

各モデルの装置外観図を次に示します。

<この項の構成>
(1) AX6700Sシリーズ
(2) AX6600Sシリーズ
(3) AX6300Sシリーズ

(1) AX6700Sシリーズ

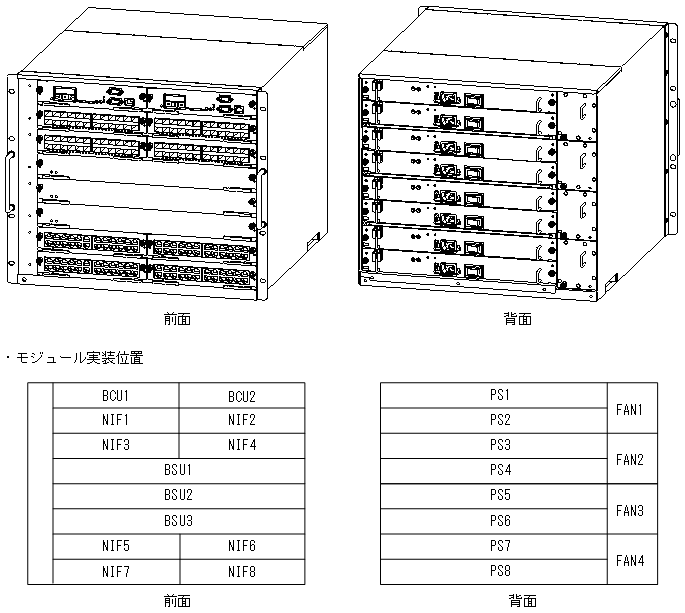

図2-1 AX6708Sモデル(AC電源)

[図データ]

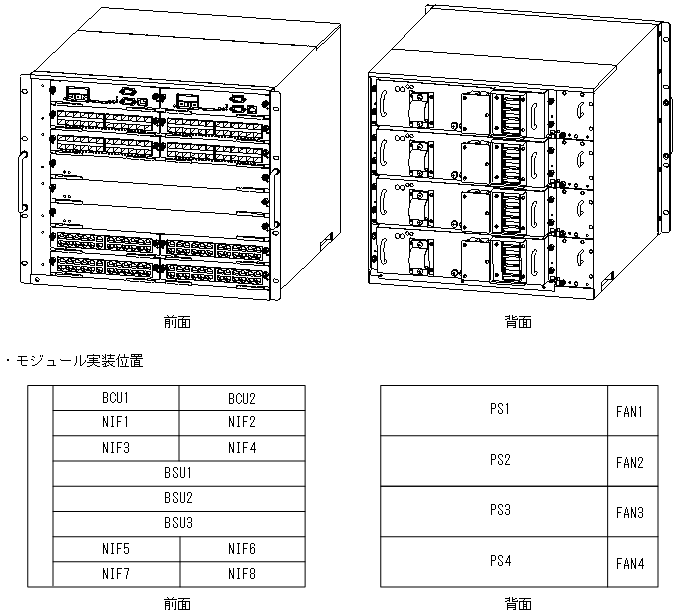

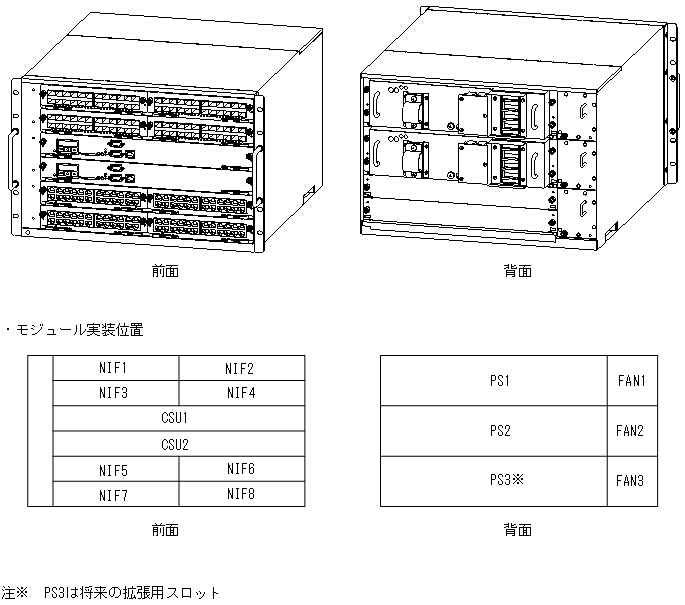

図2-2 AX6708Sモデル(DC電源)

[図データ]

(2) AX6600Sシリーズ

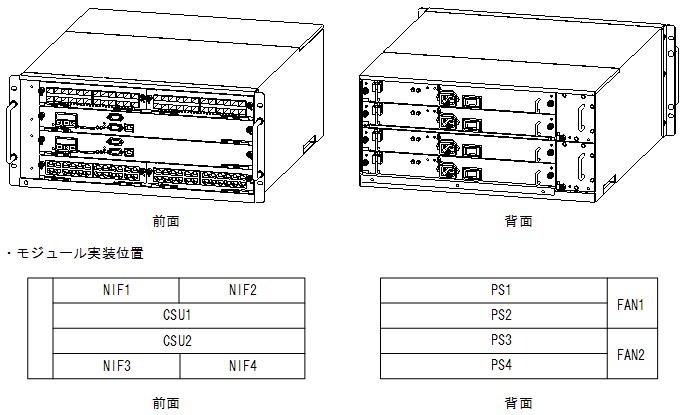

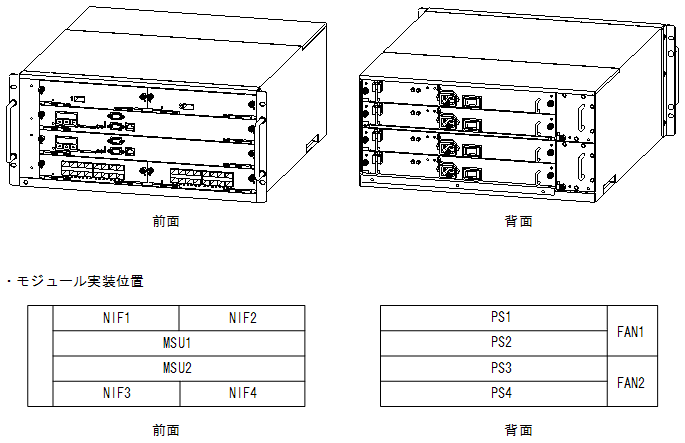

図2-3 AX6604Sモデル(AC電源)

[図データ]

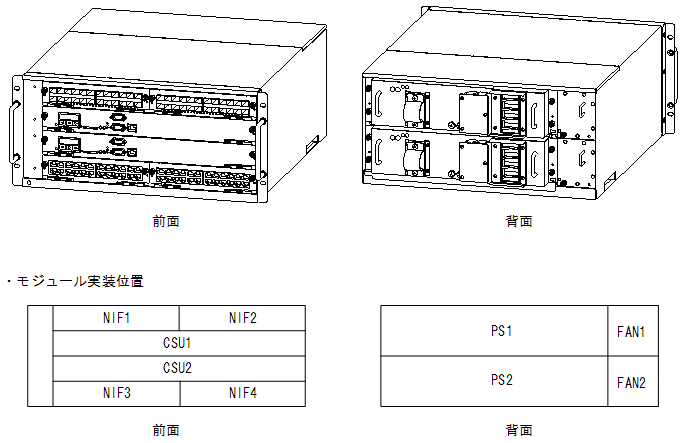

図2-4 AX6604Sモデル(DC電源)

[図データ]

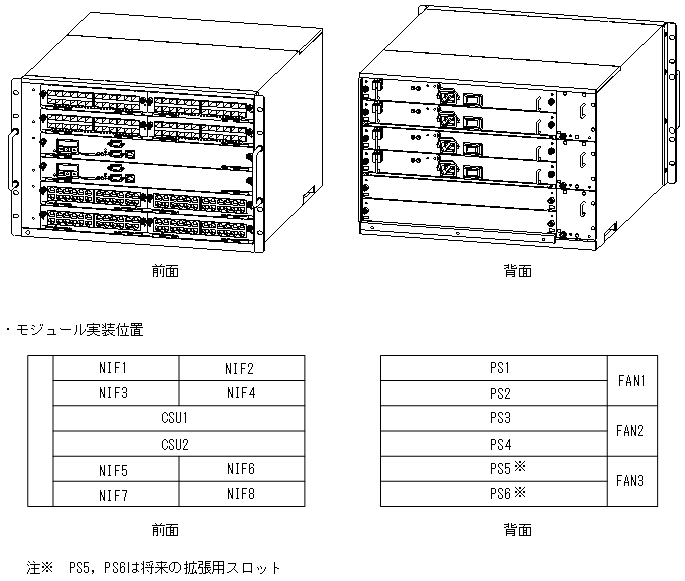

図2-5 AX6608Sモデル(AC電源)

[図データ]

図2-6 AX6608Sモデル(DC電源)

[図データ]

(3) AX6300Sシリーズ

図2-7 AX6304Sモデル(AC電源)

[図データ]

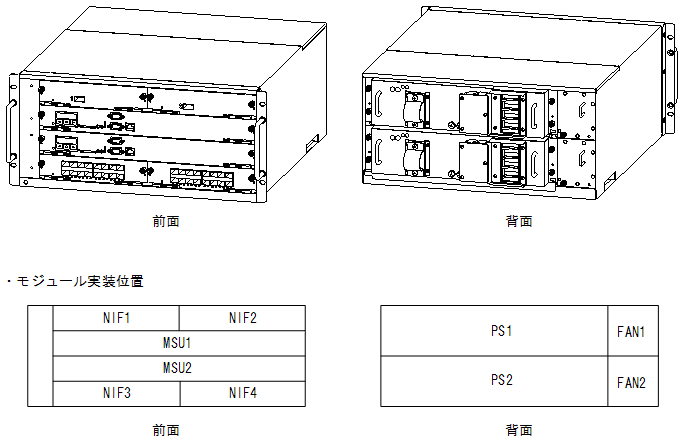

図2-8 AX6304Sモデル(DC電源)

[図データ]

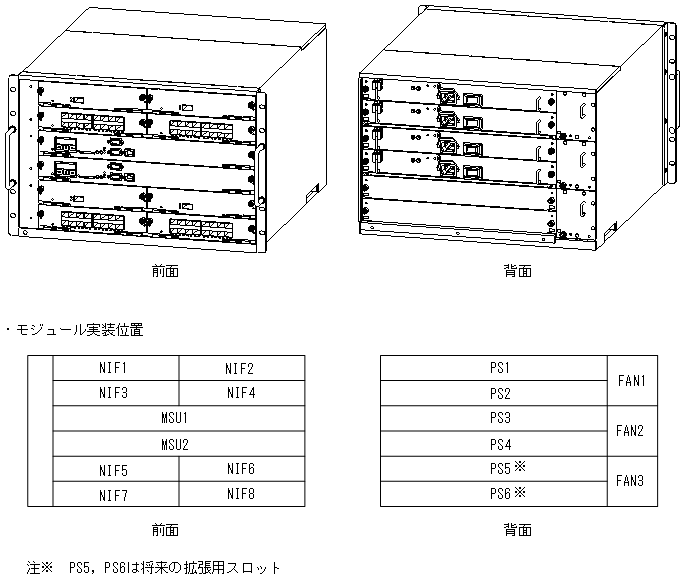

図2-9 AX6308Sモデル(AC電源)

[図データ]

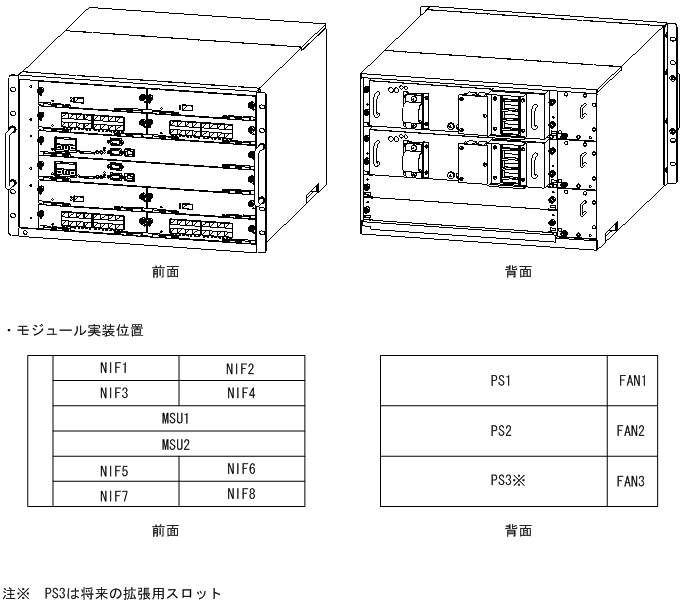

図2-10 AX6308Sモデル(DC電源)

[図データ]
