4.10 XFPの取り付けと取り外し

XFPは,ネットワークインタフェース機構を装置に取り付けた状態で,装置の電源を入れたままで取り付けと取り外しを行なうことができます。

以下は,モジュールAタイプで取り付け,取り外しを行なう場合の例です。
モジュールBタイプの場合も,同様の手順で行なってください。

(1)  取り付け方

レバーを図のように起こしたまま,「カチッ」と音がするまでXFPを挿入します。

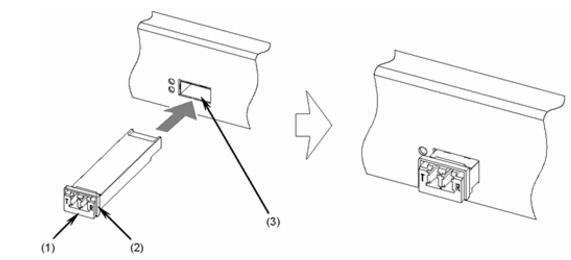

図4-42 XFPの取り付け
(1) XFP
(2) レバー
(3) イーサネットポート

(2)  取り外し方

レバーを矢印の方向に下ろし,レバーを持って手前に引き抜きます。

図4-43 XFPの取り外し
(1) レバー
