4.9　SFPの取り付けと取り外し

SFPは，ネットワークインタフェース機構を装置に取り付けた状態で，装置の電源を入れたままで取り付けと取り外しを行なうことができます。

（1）  取り付け方

レバーを図のように起こしたまま，「カチッ」と音がするまでSFPを挿入します。

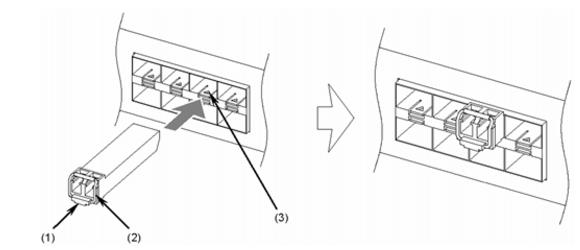

図4-39　SFPの取り付け（上側のポート）

(1) SFP

(2) レバー

(3) イーサネットポート

上図はネットワークインタフェース機構の上側のイーサネットポートにSFPを取り付ける場合の例です。 下側のイーサネットポートにSFPを取り付ける場合は，次図のようにSFPの向きを上下逆にして取り付けてください。

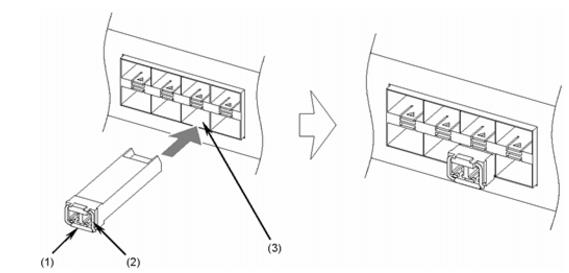

図4-40　SFPの取り付け（下側のポート）

(1) レバー

(2) SFP

(3) イーサネットポート

（2）  取り外し方

レバーを矢印の方向に下ろし，レバーを持って手前に引き抜きます。

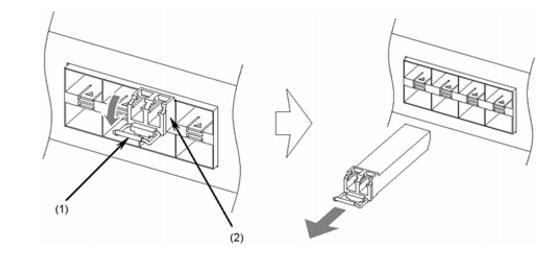

図4-41　SFPの取り外し

(1) レバー

(2) SFP
