4.11　運用端末の接続

運用端末は，本装置のCONSOLEポートに接続します。

運用端末を接続するには，RS-232Cクロスケーブル（両端D-sub9ピン（メス）付きでインチネジ（#4-40）のもの）を使用します。

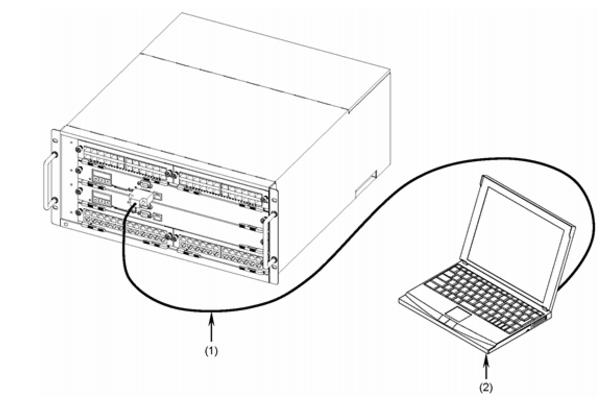

図4-44　運用端末接続図

(1) RS-232Cケーブル

(2) 運用端末

【ステップ1】

本装置側のCONSOLEポートにRS-232Cケーブルを接続します。

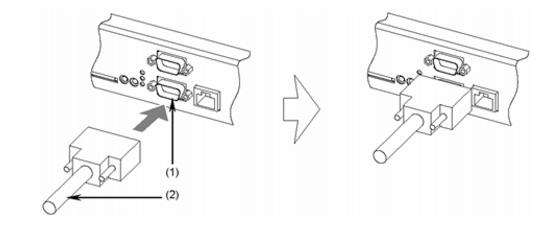

図4-45　RS-232Cケーブルの接続

(1) CONSOLEポート

(2) RS-232Cケーブル

接続後はネジを締めてください。また，しっかり固定されていることを確認してください。

【ステップ2】

同様に運用端末側にRS-232Cケーブルを接続します。
