4.6.3　DC電源ケーブルの取り付けと取り外し

（1）  取り付け方

DC電源ケーブルは弊社が指定する仕様のものを使用してください。それ以外のものを使用すると，火災・感電の原因となります。

DC電源ケーブルの取り付け，取り外しは，教育を受けた技術者または保守員が行なってください。DC電源ケーブルでは端子盤への接続を行ないます。そのため，DC電源ケーブルの取り扱いを誤ると，火災・感電の原因となります。

DC電源ケーブルの取り付け，取り外しを行なう場合は，作業を行なう前に電源設備のブレーカをOFFにしてください。電源設備のブレーカをONにしたまま作業を行なうと，感電の原因となります。

弊社が指定する仕様の電源ケーブルについては，「2.4.3　 DC-48V電源設備」を参照してください。

【ステップ1】

端子盤のカバーを取り外します。

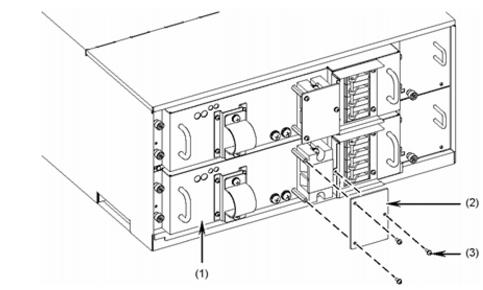

図4-25　端子盤のカバーの取り外し

(1) 電源機構

(2) 端子盤のカバー

(3) ネジ（M3）

【ステップ2】

端子盤から端子カバーを取り外します。

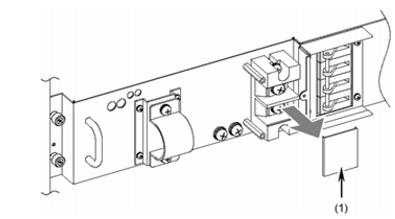

図4-26　端子カバーの取り外し

(1) 端子カバー

【ステップ3】

0V端子，-48V端子，接地端子のネジを取り外します。

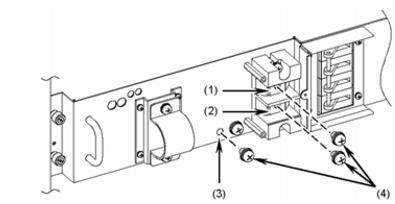

図4-27　ネジの取り外し

(1) 0V端子

(2) -48V端子

(3) 接地端子

(4) ネジ（M6）

接地端子に，下図のような二つ穴のタイプのものを使用する場合は，接地端子のネジを二つとも取り外してください。

【ステップ4】

ケーブルクランプのネジをゆるめます。

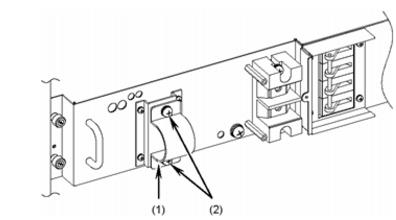

図4-28　ケーブルクランプの解放

(1) ケーブルクランプ

(2) ネジ（M5）

【ステップ5】

DC電源ケーブルをケーブルクランプに通し，接地端子をネジで止めます。

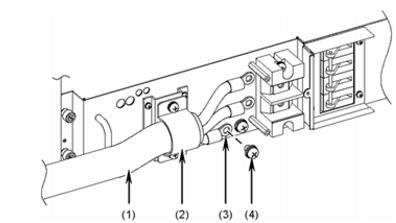

図4-29　接地端子の固定

(1) DC電源ケーブル

(2) ケーブルクランプ

(3) 接地端子

(4) ネジ（M6）

DC電源に接続する場合には，必ず接地端子を接続してください。接地を取らずに使用すると，感電の原因となるとともに，電気的雑音により，障害発生の原因となります。

接地端子に，下図のような二つ穴のタイプのものを使用する場合は，接地端子を2本のネジで止めてください。

【ステップ6】

0V端子，-48V端子の順にネジで止めます。

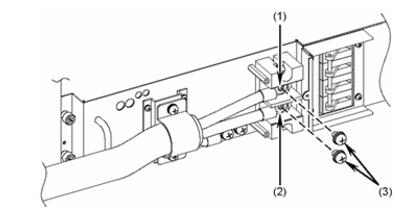

図4-30　0V端子，-48V端子の固定

(1) 0V端子

(2) -48V端子

(3) ネジ（M6）

【ステップ7】

DC電源ケーブルをケーブルクランプで固定します。（ケーブルクランプのネジを締めます。）

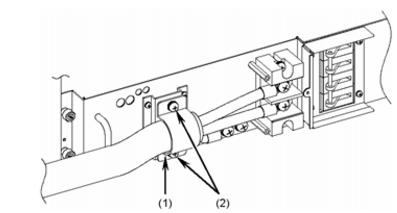

図4-31　DC電源ケーブルの固定

(1) ケーブルクランプ

(2) ネジ（M5）

【ステップ8】

端子カバーを取り付けます。

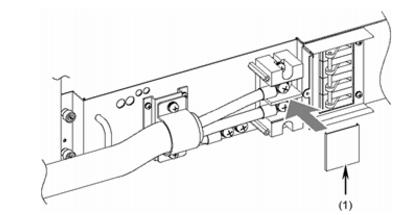

図4-32　端子カバーの取り付け

(1) 端子カバー

【ステップ9】

端子盤のカバーを取り付けます。

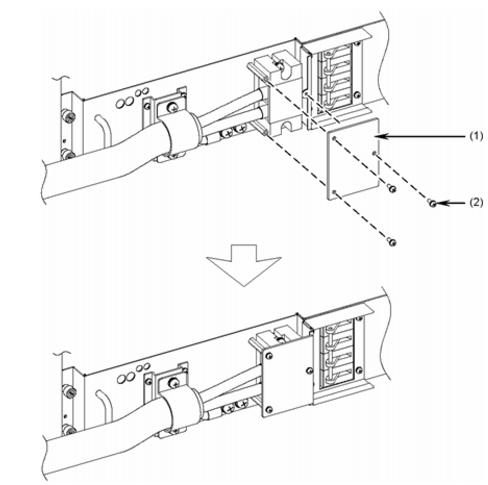

図4-33　端子盤のカバーの取り付け

(1) 端子盤のカバー

(2) ネジ（M3）

DC電源ケーブルを取り付けた後は，端子盤のカバーを取り付けてください。端子盤のカバーを取り外したまま使用すると，感電の原因となります。

（2）  取り外し方

ケーブルを取り外す時には，「（1） 取り付け方」と逆の手順で行なってください。

DC電源ケーブルの取り付け，取り外しは，教育を受けた技術者または保守員が行なってください。DC電源ケーブルでは端子盤への接続を行ないます。そのため，DC電源ケーブルの取り扱いを誤ると，火災・感電の原因となります。

DC電源ケーブルの取り付け，取り外しを行なう場合は，作業を行なう前に電源設備のブレーカをOFFにしてください。電源設備のブレーカをONにしたまま作業を行なうと，感電の原因となります。
