4.6.2　AC電源ケーブルの取り付けと取り外し

（1）  取り付け方

以下は，本装置の付属品のAC100V電源ケーブルで取り付けを行なう場合の例です。AC200V電源ケーブルの場合も，同様に作業を行なってください。

【ステップ1】

電源コネクタに電源ケーブルを取り付けます。

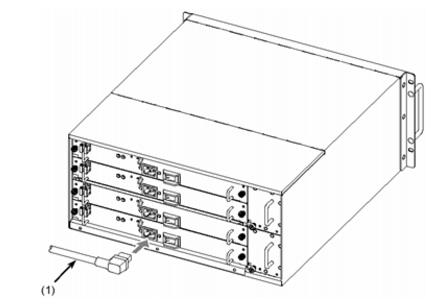

図4-22　電源ケーブルの取り付け

(1) 電源ケーブル

必ず接地付きのコンセントを使用してください。接地を取らずに使用すると，感電の原因となるとともに，電気的雑音により，障害発生の原因となります。

本装置をAC100Vで使用する場合，電源ケーブルは付属のものを使用してください。付属以外のものを使用すると，火災・感電の原因となります。また，付属の電源ケーブルを本装置以外で使用しないでください。本装置以外で使用した場合，火災・感電の原因となります。

本装置をAC200Vで使用する場合，電源ケーブルは弊社の別売り品または弊社が指定する仕様のものを使用してください。それ以外のものを使用した場合，火災・感電の原因となります。また，弊社別売りの電源ケーブルを本装置以外で使用しないでください。本装置以外で使用した場合，火災・感電の原因となります。

電源ケーブルの取り付け，取り外しを行なう場合は，取り付け，取り外しを行なう電源機構のスイッチをOFFにしてください。

弊社が指定する仕様の電源ケーブルについては，「2.4.2　 AC200V電源設備」を参照してください。

【ステップ2】

抜け防止金具で電源ケーブルのコネクタをクランプします。

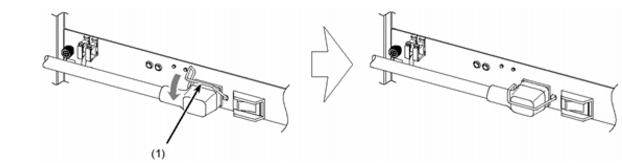

図4-23　コネクタのクランプ

(1) 抜け防止金具

抜け防止金具を取り外している場合は，この手順は行ないません。

【ステップ3】

ケーブルクランプで電源ケーブルをクランプします。

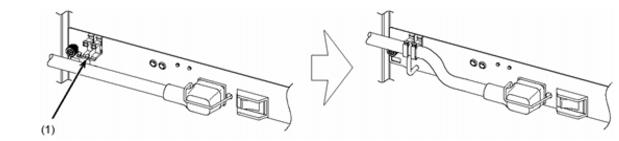

図4-24　電源ケーブルのクランプ

(1) ケーブルクランプ

（2）  取り外し方

電源ケーブルを取り外すには，「（1） 取り付け方」と逆の手順で行なってください。

電源ケーブルの取り外しを行なう場合は，取り外しを行なう電源機構のスイッチをOFFにしてください。
