1.4 制御スイッチング機構(CSU)
制御スイッチング機構の外観を以下に示します。

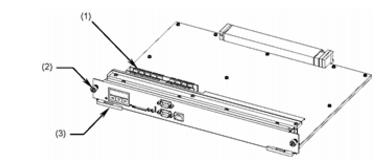

図1-17 外観(1) メモリ(2) 取り付けネジ(3) レバー
![]()
制御スイッチング機構にはテーブルサイズ標準版と拡張版があります。テーブルサイズ標準版: CSU-1Aテーブルサイズ拡張版: CSU-1B1台の装置にテーブルサイズ標準版と拡張版を同時に搭載しないでください。テーブルサイズ標準版と拡張版を同時に搭載しても,正常動作いたしません。
![]()
制御スイッチング機構では,基本ソフトウェア,コンフィグレーション情報,ログ情報を保存するための記憶デバイスにフラッシュディスクを使用しています。フラッシュディスクへの書込み回数には上限があるため,ご使用にあたっては注意が必要です。書込みに関する注意の詳細については,「ソフトウェアマニュアル コンフィグレーションガイドVol.1 11 装置の管理」を参照してください。
