1.3.2　PS-D11

AX6600Sシリーズ共通の電源機構です。

この電源機構はDC-48Vに対応しています。

（1）  外観

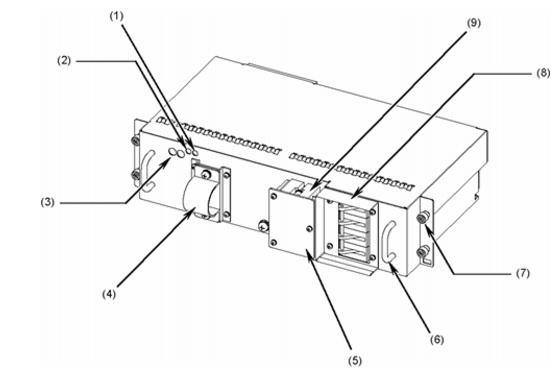

図1-16　外観

(1) ALARM LED

(2) POWER LED

(3) 電圧測定端子

(4) ケーブルクランプ

(5) 端子盤のカバー

(6) 取っ手

(7) 取り付けネジ

(8) ブレーカ

(9) 端子盤

電源機構には電圧測定のための端子を設けています。ただし，この端子は，工場出荷時の検査のために使用します。お客様はご使用にならないでください。また，電圧測定端子に虫ピン，クリップなどの先の細いものを差し込んだりしないでください。火災・感電の原因となります。

（2）  LED

電源機構では，下表に示す2つのLEDの組み合わせによって状態を示します。

表1-9　LEDの表示について

名　称		内　　容
POWER （LED: 緑）	ALARM （LED: 赤）
点灯	消灯	電源出力電圧正常
消灯	点灯	電源出力電圧異常
消灯	消灯	電源OFFまたは電源出力電圧異常 *1

*1　電源の障害内容によっては，POWER LEDおよびALARM LEDの両方が消灯する場合があります。

（3）  付属品

付属品はありません。

電源ケーブルはお客様で準備していただいたものを使用してください。

本装置をDC-48Vで使用する場合，電源ケーブルは弊社が指定する仕様のものを使用してください。それ以外のものを使用した場合，火災・感電の原因となります。

弊社が指定する仕様の電源ケーブルについては，「2.4.3　 DC-48V電源設備」を参照してください。
