1.4.1　CSU-1A

AX6600Sシリーズ共通の制御スイッチング機構（テーブルサイズ標準版）です。

CSU-1Aは以下のハードウェア仕様を備えています。

メモリカードスロット: 1スロット

AUXポート（RS-232C）: 1ポート

CONSOLEポート（RS-232C）: 1ポート

MANAGEMENTポート（10BASE-T/100BASE-TX）: 1ポート

（1）正面外観

CSU-1Aの正面外観を以下に示します。

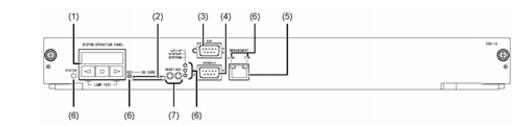

図1-18　正面外観

(1) システム操作パネル

(2) メモリカードスロット

(3) AUXポート（RS-232C）

(4) CONSOLEポート（RS-232C）

(5) MANAGEMENTポート（10BASE-T/100BASE-TX）

(6) LED

(7) スイッチ

（2）システム操作パネル

システム操作パネルの外観を以下に示します。

図に示すように，システム操作パネルは液晶ディスプレイと操作キー（BACKキー，ENTRキー，FWRDキー）で構成されています。

液晶ディスプレイには，装置情報を表示することができます。

BACKキー，ENTRキー，FWRDキーを操作すると，液晶ディスプレイに表示させるメニューを切り替えることができます。

図1-19　システム操作パネル外観

(1) 液晶ディスプレイ

(2) BACKキー

(3) ENTRキー

(4) FWRDキー


	BACKキーとFWRDキーを同時に押すと，ランプテストを行なうことができます。ランプテスト以外の操作方法や，液晶ディスプレイに表示できる情報については，「ソフトウェアマニュアル　コンフィグレーションガイドVol.1　11 装置の管理」を参照してください。


	ランプテストを行なうと，ファンユニットおよび電源がONになっている制御スイッチング機構，ネットワークインタフェース機構のLEDが点灯します。


	液晶ディスプレイにはバックライトが備えられています。以下のような場合にバックライトが点灯します。本装置の電源を投入したときキー操作を行なったときキー操作を行なわない状態が60秒間続くと，バックライトは自動で消灯します。なお，装置に障害が発生した場合は，液晶ディスプレイに障害情報が表示され，バックライトは点滅します。

（3） LEDおよびスイッチ

表1-10　LEDおよびスイッチの表示について


名　称	種　類	状　態	内　容
STATUS	LED: 緑／橙／赤	制御スイッチング機構の動作状態を示す。	緑点灯:動作可能。橙点灯: 自己診断中。緑点滅: ソフトウェアローディング中。赤点灯: 障害検出。消灯　 : 電源OFF（制御スイッチング機構の交換可能）^*1。
ACC	LED: 緑	メモリカードの状態を示す。	緑点灯: メモリカードアクセス中（メモリカード取り外し禁止）。消灯　 : メモリカードアイドル中（メモリカード取り付け，取り外し可能）。
RESET	スイッチ（ノンロック）	装置のマニュアルリセットスイッチ^*2。	1秒押下: 装置に障害が発生した場合などに行なう^3。 5秒押下: パスワードを忘れてしまった場合に行なう^4。
ACH	スイッチ（ノンロック）	制御スイッチング機構の系切り替えスイッチ^{2 5}。	制御スイッチング機構を二重化している場合に，運用系と待機系とを切り替える。
ACTIVE	LED: 緑	制御スイッチング機構が運用系であるか，待機系であるかを示す。	緑点灯: 運用系であることを示す。消灯　 : 待機系であることを示す。
SYSTEM1	LED: 緑／橙／赤	装置の状態を示す。	緑点灯: 動作可能。橙点灯: 装置の部分障害検出。赤点灯: 装置の障害検出。
SYSTEM2	LED: 緑／橙／赤	電力モードの状態を示す^*8。	緑点灯: 省電力モード。橙点灯: 未サポート。緑点滅: 電力モード変更中。赤点灯: 未サポート。消灯　: 通常電力モード。
LINK	LED: 緑／黄	MANAGEMENTポートの動作状態を示す。	緑点灯: リンク確立。黄点灯: 障害検出。消灯　: リンク障害^6，または運用停止中^7。
T/R	LED: 緑	MANAGEMENTポートの動作状態を示す。	緑点灯: パケット送受信中。消灯　 : パケットを送受信していない。

*1　システム操作パネルからのInactivateの操作，または運用端末からのコマンドの入力で制御スイッチング機構の電源をOFFにすることができます。

*2　スイッチはパネル表面より奥にあります。先の細いドライバなどを使用して押してください。

*3　押下時間が1秒以下の場合はリセットは行なわれない場合があります。

*4　再起動後は，ログインパスワードも装置管理者モードのパスワードも不要となります。この方法で再起動を行なう場合は注意が必要です。

*5　運用系の制御スイッチング機構のACHスイッチを押した場合のみ系切り替えが行なわれます。

*6　ケーブルが抜けている場合も含みます。

*7　コマンドの入力で運用を停止させることができます。

*8　運用系の制御スイッチング機構のみ電力モードの状態を示します。


	スイッチを押す場合，先の折れやすいものや，虫ピン，クリップなど，中に入って取り出せなくなるようなものは使用しないでください。火災・感電の原因となります。
