5.6.3 シングルガイドの取り付けと取り外し

本装置にシングルサイズのネットワークインタフェース機構を搭載する場合は,トレイにシングルガイドを取り付けます。

また,ダブルサイズのネットワークインタフェース機構を搭載する場合は,トレイからシングルガイドを取り外します。

シングルガイドの取り付けおよび取り外しは,教育を受けた技術者または保守員が行なってください。
上記以外の方が作業して誤った取り扱いをした場合,けが・装置故障の原因となります。

(1)  取り外し方

【ステップ1】

トレイを固定している4本のネジを取り外します。

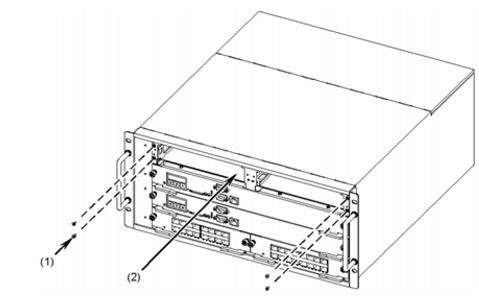

図5-49 トレイの取り外し-1
(1) ネジ
(2) トレイ

【ステップ2】

トレイを取り出します(トレイの内側を押さえて少し引き出し,下面を支えながら取り出してください)。

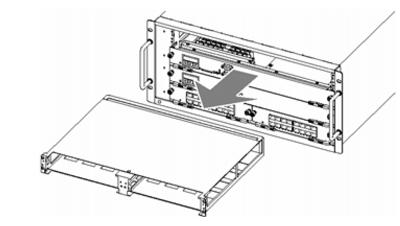

図5-50 トレイの取り外し-2

【ステップ3】

シングルガイドを固定している3本のネジを取り外します。

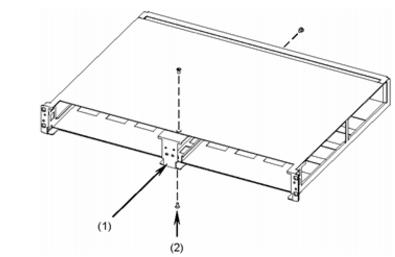

図5-51 シングルガイドの取り外し-1
(1) シングルガイド
(2) ネジ

【ステップ4】

トレイからシングルガイドを取り外します。

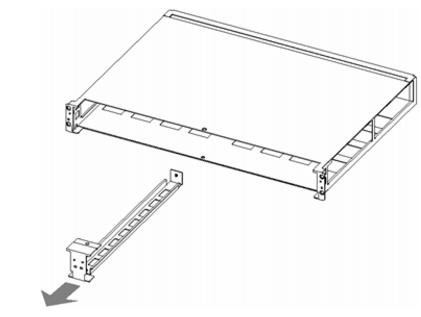

図5-52 シングルガイドの取り外し-2

取り外したシングルガイドとネジは大切に保管してください。

【ステップ5】

ネットワークインタフェース機構スロットにトレイを取り付けます。

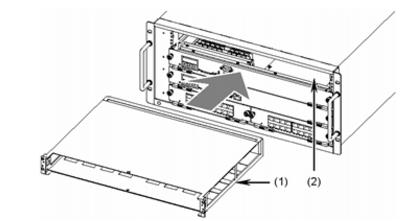

図5-53 トレイの取り付け-1
(1) トレイ
(2) ネットワークインタフェース機構スロット

【ステップ6】

トレイをネジで止めます。

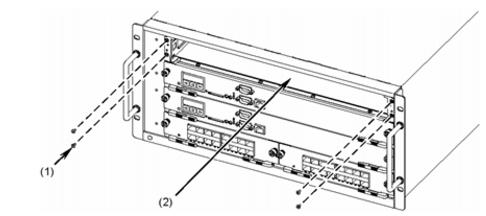

図5-54 トレイの取り付け-2
(1) ネジ
(2) トレイ

(2)  取り付け方

シングルガイドを取り付けるには,「(1) 取り外し方」と逆の手順で行なってください。
