ハードウェア取扱説明書

5.6.2　ダブルサイズ

（1）  取り外し方

ネットワークインタフェース機構の取り外しは，装置の電源を入れたままで行なうことができます。

ただし，取り外し手順は，装置の電源を入れたままで行なう場合と，装置の電源を切断して行なう場合で異なります。

次の図を参照して操作を行なってください。

図中のステップ1〜ステップ5の詳細については，「図5-38　 取り外しの操作の流れ」以降のステップの説明を参照してください。

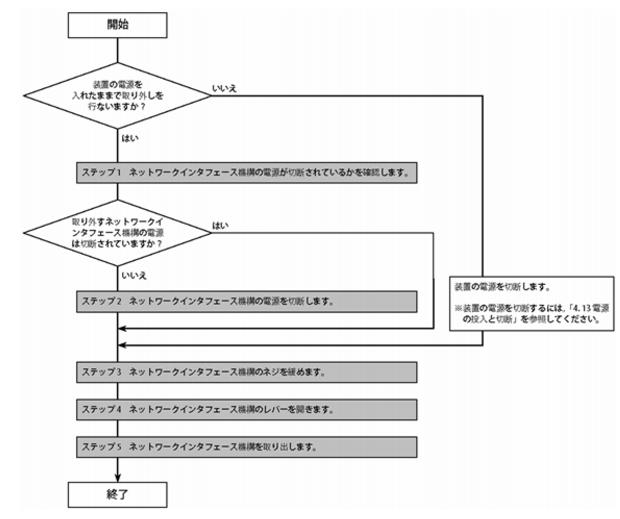

図5-38　取り外しの操作の流れ

【ステップ1】

取り外すネットワークインタフェース機構の電源が切断されているかを確認します（STATUS LED点灯: 電源が投入されている，STATUS LED消灯: 電源が切断されている）。

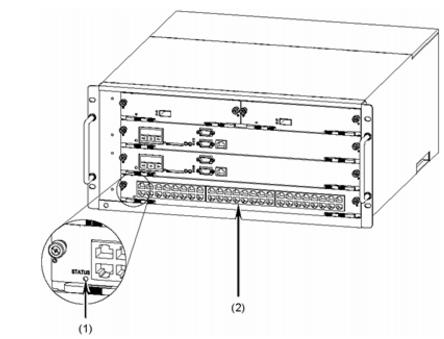

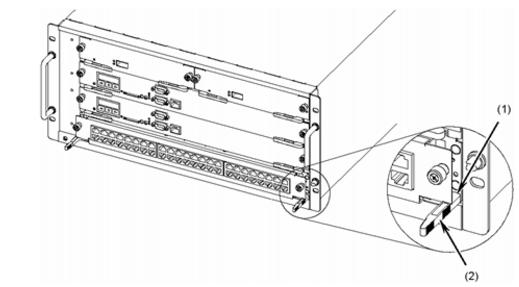

図5-39　STATUS LEDの確認

(1) STATUS LED

(2) ネットワークインタフェース機構

【ステップ2】

ネットワークインタフェース機構の電源が投入されている場合は電源を切断します（Inactivateの操作を行ないます）。

Inactivateの操作については，「ソフトウェアマニュアル　コンフィグレーションガイドVol.1 11 装置の管理」を参照してください

【ステップ3】

ネットワークインタフェース機構のネジを緩めます。

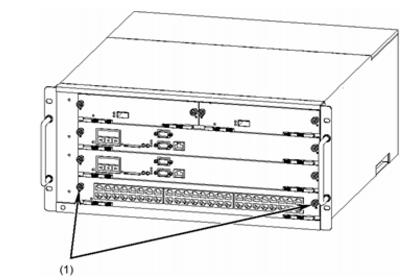

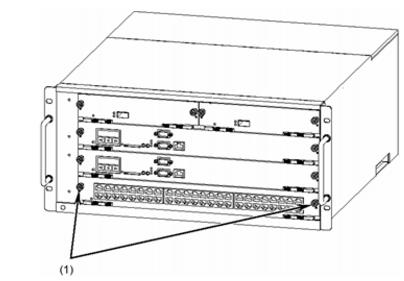

図5-40　ネットワークインタフェース機構の取り外し-1

(1) ネジ

ネジは完全に緩めてください。完全に緩めていないと，レバーを開いたときにネットワークインタフェース機構を破損するおそれがあります。

【ステップ4】

ネットワークインタフェース機構の左右のレバーを同時に開きます（ネットワークインタフェース機構が15mmほど手前に出ます）。

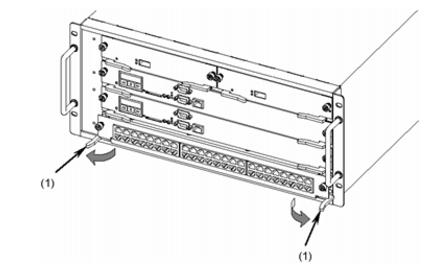

図5-41　ネットワークインタフェース機構の取り外し-2

(1) レバー

オプション機構のコネクタと装置本体のコネクタが正しく切り離されるよう，レバーを使用してください。なお，レバーを動かすときには，無理な力を加えずにゆっくりと左右同時に動かしてください。

【ステップ5】

ネットワークインタフェース機構を取り出します（レバーを持って少し引き出し，両側面を持って取り出してください）。

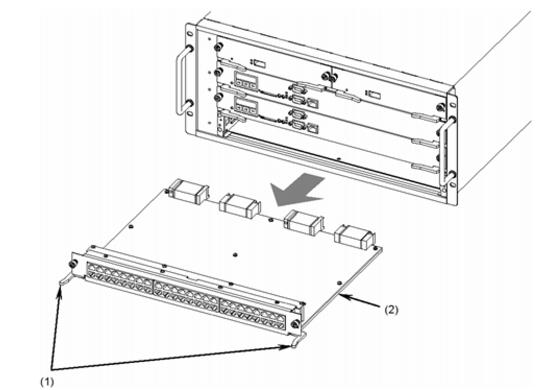

図5-42　ネットワークインタフェース機構の取り外し-3

(1) レバー

(2) 側面

ネットワークインタフェース機構の搭載部品は高温になっている場合があります。搭載部品に手を触れないでください。火傷の原因となります。

ネットワークインタフェース機構を撤去する場合，ブランクパネルを取り付けてください。 ブランクパネルを取り付けずにそのまま使用すると，装置のエアフローが確保できなくなります。エアフローが確保できなくなると，装置内部の温度上昇により，障害発生の原因となります。 また，本装置が発生する妨害電波が他の機器へ影響を与えたり，他の機器が発生する妨害電波が本装置に影響を与え，誤動作の原因となることがあります。

（2）  取り付け方

ネットワークインタフェース機構の取り付けは装置の電源を入れたままで行なうことができます。

ただし，取り付けの手順は，装置の電源を入れたままで行なう場合と，装置の電源を切断して行なう場合で異なります。

次の図を参照して操作を行なってください。

図中のステップ1〜ステップ5の詳細については，「図5-43　 取り付けの操作の流れ」以降のステップの説明を参照してください。

ダブルサイズのネットワークインタフェース機構を取り付ける場合は，ネットワークインタフェース機構スロットからシングルガイドを取り外しておく必要があります。 シングルガイドの取り外しについては，「5.6.3　 シングルガイドの取り付けと取り外し」を参照してください。

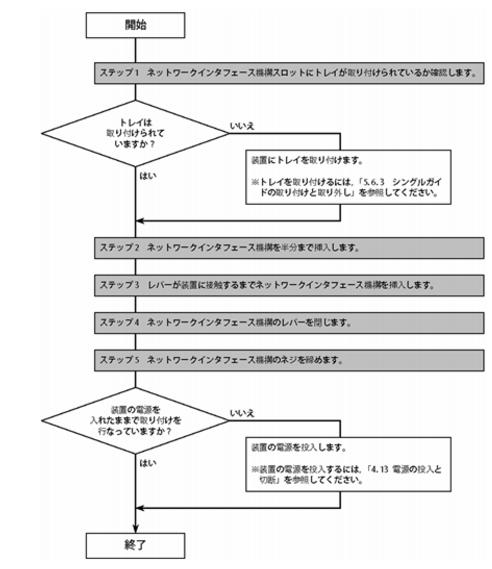

図5-43　取り付けの操作の流れ

【ステップ1】

ネットワークインタフェース機構スロットにトレイが取り付けられているかを確認します（トレイはネジで固定されています）。

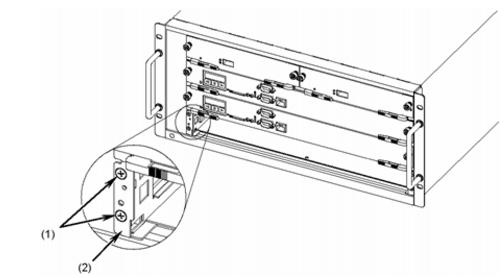

図5-44　トレイの確認

(1) ネジ

(2) トレイ

トレイの取り付けについては，「5.6.3　 シングルガイドの取り付けと取り外し」を参照してください。

【ステップ2】

ネットワークインタフェース機構スロットにネットワークインタフェース機構を半分まで挿入します（両側面を持って挿入してください）。

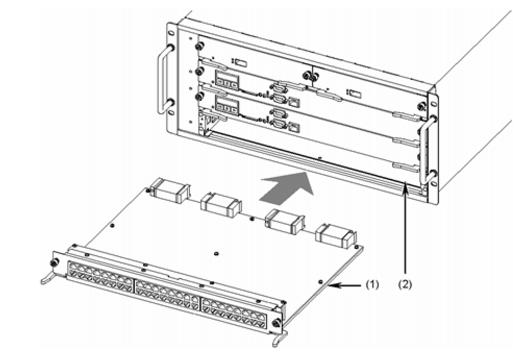

図5-45　ネットワークインタフェース機構の取り付け-1

(1) ネットワークインタフェース機構

(2) ネットワークインタフェース機構スロット

【ステップ3】

左右のレバーを持ちながら，レバーが装置に接触するところまでゆっくりと押し込みます。このとき，レバーは挿入する方向と平行になるように開いておきます。

図5-46　ネットワークインタフェース機構の取り付け-2

(1) 接触部

(2) レバー

ネットワークインタフェース機構を押し込むときは，左右のレバーを持ちながら，レバーが装置に接触するところまでゆっくりと押し込んでください。 上記の手順にしたがわないと，障害発生や装置故障の原因となることがあります。

ネットワークインタフェース機構を取り付けるときには，レバーを図のように開いてください。レバーを閉じていたり，開き過ぎたりしていると，挿入時にレバーを破損することがあります。

【ステップ4】

ネットワークインタフェース機構の左右のレバーを閉じます（ネットワークインタフェース機構が奥まで挿入されます）。

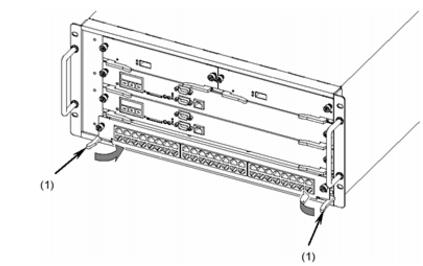

図5-47　ネットワークインタフェース機構の取り付け-3

(1) レバー

オプション機構のコネクタと装置本体のコネクタが正しく接続されるよう，レバーを使用してください。 なお，レバーを動かすときには，無理な力を加えずにゆっくりと（1秒以上）左右同時に動かしてください。 上記の手順にしたがわないと，障害発生や装置故障の原因となることがあります。

【ステップ5】

ネットワークインタフェース機構のネジを締めます。

図5-48　ネットワークインタフェース機構の取り付け-4

(1) ネジ

ネジを締めるときにはドライバを使用してください。また，しっかり固定されたことを確認してください。

装置の電源を入れたままでネットワークインタフェース機構（NIF）の取り付けを行なっている場合は，NIFを取り付けると自動的にNIFの電源が投入されます。 ただし，コンフィグレーションにno power enableが設定されている場合は，NIFの電源は自動で投入されません。power enableを設定して電源を投入してください。 power enableコマンドについては，「ソフトウェアマニュアル　コンフィグレーションガイドVol.1　12 BSU/NIFの管理」を参照してください。
