5.8　メモリ（主記憶機構）の増設および交換

メモリの増設および交換方法は，AX5400Sシリーズで共通です。

メモリを増設するには基本制御機構にメモリを追加します。なお，基本制御機構にはメモリを最大4枚まで取り付けることができます。

---

メモリの増設，交換作業は，教育を受けた技術者または保守員が行なってください。

---

＜この節の構成＞

(1)　取り外し方

(2)　取り付け方

(1)　取り外し方

【ステップ1】

基本制御機構を取り外します。（基本制御機構を取り外すには「5.5　基本制御機構の増設および交換」を参照してください。）

【ステップ2】

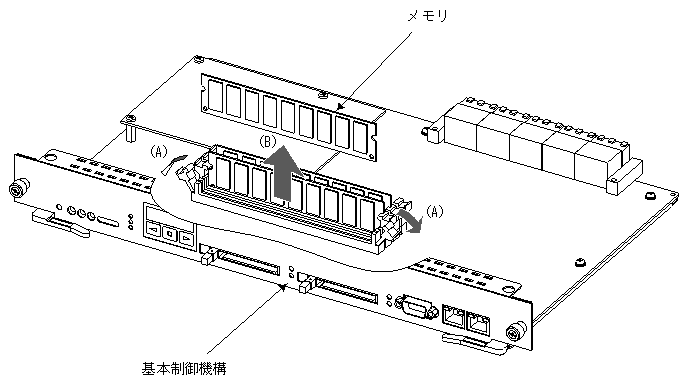

矢印(A)の方向にレバーを開き，矢印(B)の方向にメモリを取り外します。

図5-47　メモリの取り外し

(2)　取り付け方

【ステップ1】

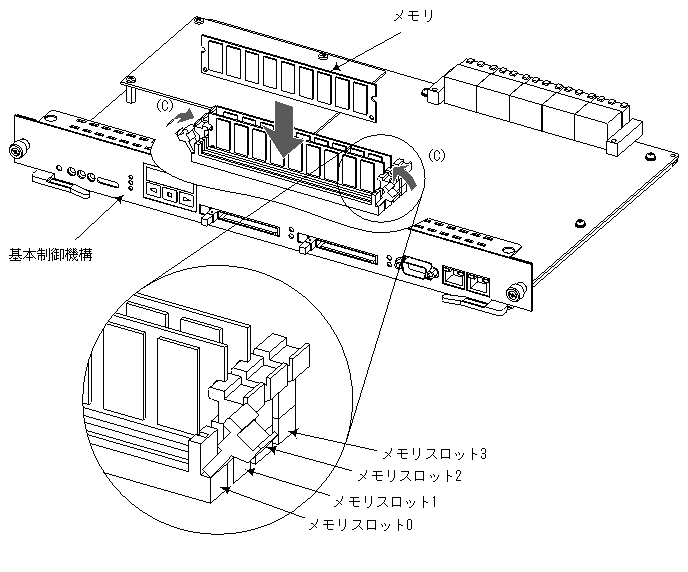

メモリをメモリスロットに取り付けます。（奥まで差し込むとレバーが矢印(C)の方向にロックされます。）

図5-48　メモリの取り付け

---

上記は，メモリスロット0のメモリを交換する場合の例です。メモリを取り付ける場合には，メモリスロット0から順に使用してください。

---

【ステップ2】

基本制御機構を取り付けます。（基本制御機構を取り付けるには「5.5　基本制御機構の増設および交換」を参照してください。）
