5.3 ファンユニットの交換
- ファンユニットの交換作業は，教育を受けた技術者または保守員が行なってください。
- 装置の電源を入れたままでファンユニットを交換する場合，ファンユニットを取り外してから取り付けるまでを1分以内で行なってください。1分を過ぎると，装置内部の温度上昇により，他の機構にも影響をおよぼす可能性があります。
- ＜この節の構成＞
- (1) 取り外し方
- (2) 取り付け方
(1) 取り外し方
ファンユニットを取り外すには，以下の手順で行ないます。
- 【ステップ1】
- ネジをゆるめ，交換するファンユニットに取り付けられているパネルを取り外します。

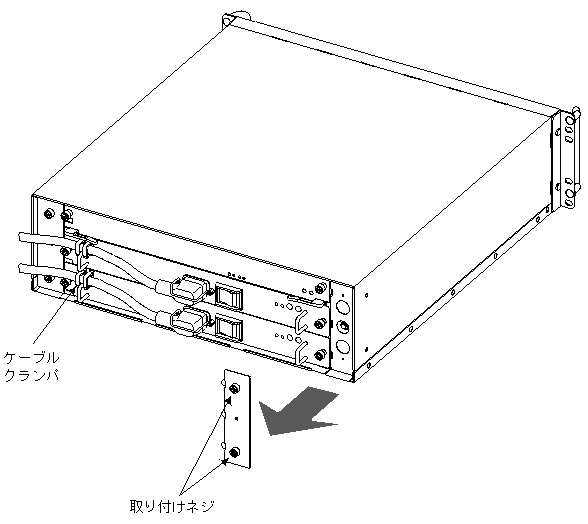

図5-1 パネルの取り外し
![[図データ]](FIGURE/ZU050100.GIF)
- 装置背面に向かって左側のファンユニットを交換する場合は，電源ケーブルをケーブルクランパから外した後に，パネルを取り外してください。
- 【ステップ2】
- 下図のようにファンユニットを取り出します。

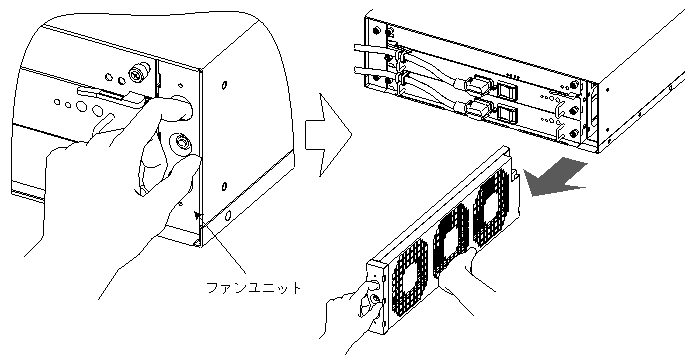

図5-2 ファンユニットの取り出し
![[図データ]](FIGURE/ZU050200.GIF)
(2) 取り付け方
ファンユニットを取り付けるには，以下の手順で行ないます。
- 【ステップ1】
- ファンユニットスロットにファンを挿入します。

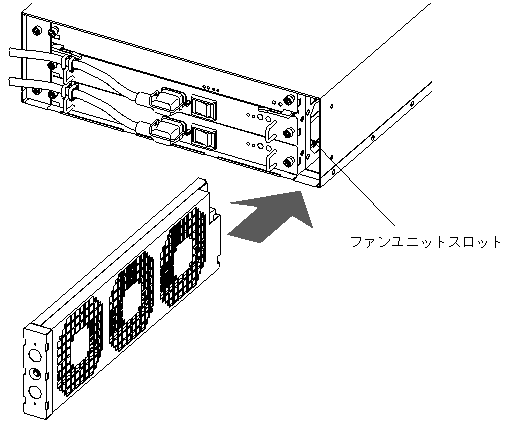

図5-3 ファンユニットの挿入
![[図データ]](FIGURE/ZU050300.GIF)
- 【ステップ2】
- パネルを取り付けます。（パネルのツメを，図の切り欠きに入れます。）

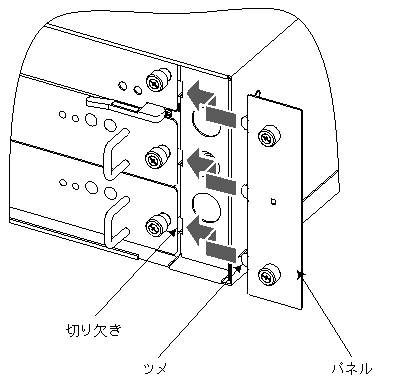

図5-4 パネルの取り付け
![[図データ]](FIGURE/ZU050400.GIF)
- 【ステップ3】
- ネジでパネルを固定します。

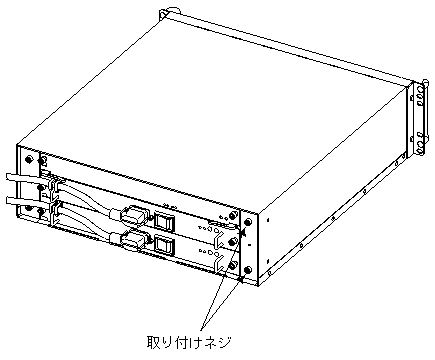

図5-5 パネルの取り付け
![[図データ]](FIGURE/ZU050500.GIF)
- ネジを締めるときにはドライバを使用してください。また，しっかり固定されたことを確認してください。
