4.11.2 AX5404S−ACの電源の投入,切断

<この項の構成>
(1) 電源の投入
(2) 電源の切断

(1) 電源の投入

本装置のすべての電源スイッチまたはブレーカをONにします。


NOTE
本装置の電源スイッチまたはブレーカは8秒以内にすべてONにしてください。上記の時間を過ぎると,基本制御機構 (BCU) が電源の異常を検出し,液晶ディスプレイに障害情報を表示します。
その場合は,以下を参照して対処を行なってください。
液晶ディスプレイの表示 対処方法
E8 POW
Msg=00000001
装置は動作できる状態です。
すべての電源スイッチ(ブレーカ)をONにしてそのままお使いください。(電源の異常が回復し,液晶ディスプレイの表示も消えます。)
[MD] FAULT 2200
030002000000
電源容量が不足しているため,装置が動作できない状態です。
一度すべての電源スイッチ(ブレーカ)をOFFにし,再度電源の投入を行なってください。なお,電源を切断する場合は「(2) 電源の切断」の注意をお読みください。

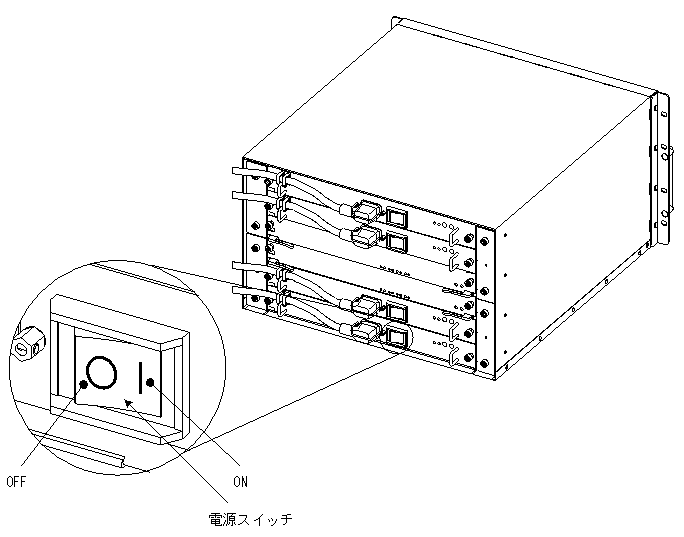

図4-45 AX5404S−ACの電源の投入(AC100V電源機構を搭載している場合)

[図データ]

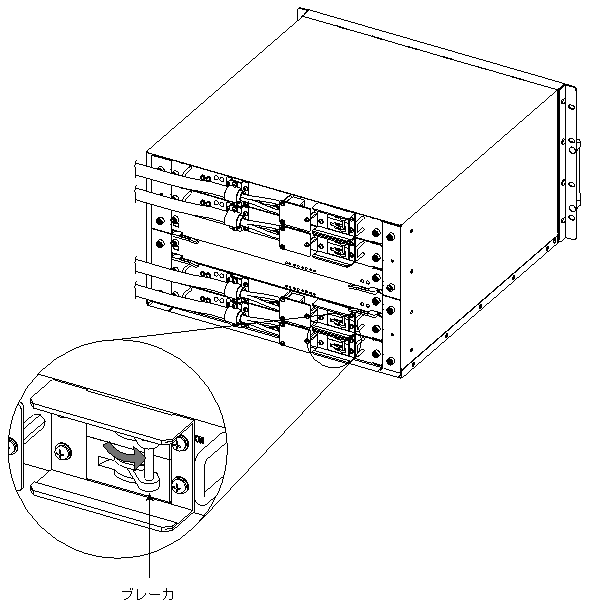

図4-46 AX5404S−ACの電源の投入(DC−48V電源機構を搭載している場合)

[図データ]


注意
電源スイッチまたはブレーカをOFFにして再度ONにする場合は,2秒以上間隔をあけてください。

(2) 電源の切断

本装置のすべての電源スイッチまたはブレーカをOFFにします。


!警告
本装置には複数の入力電源が供給されています。電源を切断する場合は,本装置のすべての電源スイッチまたはブレーカをOFFにしてください。


注意
基本制御機構(BCU)のACC LED点灯中はメモリカードにアクセス中です。アクセス中は絶対にメモリカードを取り外したり,電源を切断したりしないでください。メモリカードを破損する恐れがあります。
また,一部のコマンドでは,コマンド入力後メモリカードへのアクセスが終了するまでにしばらく時間がかかります。アクセスが終了したことを確認の上,メモリカードの取り外しや電源の切断を行なってください。


注意
以下のような場合は,基本制御機構(BCU)のSTATUS LEDが緑点滅から緑点灯に変わるまで絶対に装置の電源を切断しないでください。装置が故障する恐れがあります。
  • 開梱後,(メモリカードが取り付けられている状態で) 初めて電源の投入を行なう場合
  • ソフトウェアのアップデート中
