4.11.1 AX5402S−ACの電源の投入,切断

<この項の構成>
(1) 電源の投入
(2) 電源の切断

(1) 電源の投入

本装置のすべての電源スイッチまたはブレーカをONにします。


NOTE
本装置の電源スイッチまたはブレーカはすべてONにしてください。
本装置は,電源スイッチ(ブレーカ)が1つでもONになっていれば動作することができます。ただし,電源を冗長化している場合に1つの電源スイッチ(ブレーカ)しかONになっていないと,基本制御機構(BCU)が電源の異常を検出し,液晶ディスプレイに以下の障害情報を表示します。
E8 POW
Msg=00000001
その場合は,すべての電源スイッチ(ブレーカ)をONにしてそのままお使いください。(電源の異常が回復し,液晶ディスプレイの表示も消えます。)

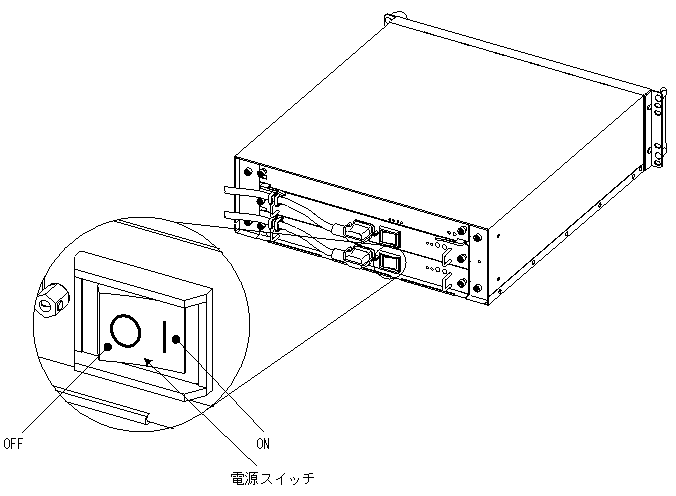

図4-43 AX5402S−ACの電源の投入(AC100V電源機構を搭載している場合)

[図データ]

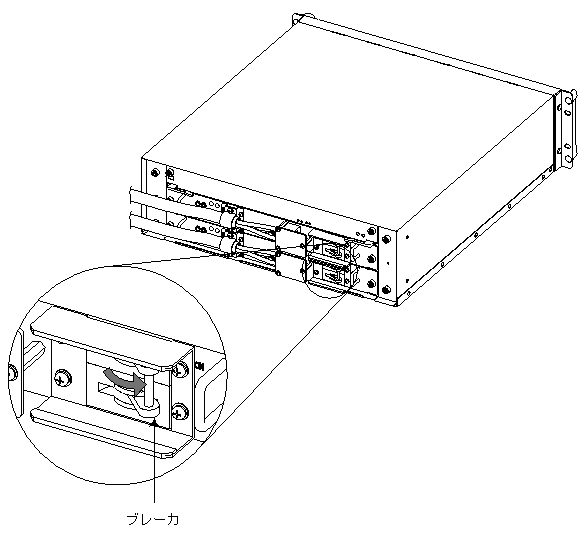

図4-44 AX5402S−ACの電源の投入(DC−48V電源機構を搭載している場合)

[図データ]


注意
電源スイッチまたはブレーカをOFFにして再度ONにする場合は,2秒以上間隔をあけてください。

(2) 電源の切断

本装置のすべての電源スイッチまたはブレーカをOFFにします。


!警告
電源を冗長化している場合,本装置には複数の入力電源が供給されています。電源を切断する場合は,本装置のすべての電源スイッチまたはブレーカをOFFにしてください。


注意
基本制御機構(BCU)のACC LED点灯中はメモリカードにアクセス中です。アクセス中は絶対にメモリカードを取り外したり,電源を切断したりしないでください。メモリカードを破損する恐れがあります。
また,一部のコマンドでは,コマンド入力後メモリカードへのアクセスが終了するまでにしばらく時間がかかります。アクセスが終了したことを確認の上,メモリカードの取り外しや電源の切断を行なってください。


注意
以下のような場合は,基本制御機構(BCU)のSTATUS LEDが緑点滅から緑点灯に変わるまで絶対に装置の電源を切断しないでください。装置が故障する恐れがあります。
  • 開梱後,(メモリカードが取り付けられている状態で) 初めて電源の投入を行なう場合
  • ソフトウェアのアップデート中
